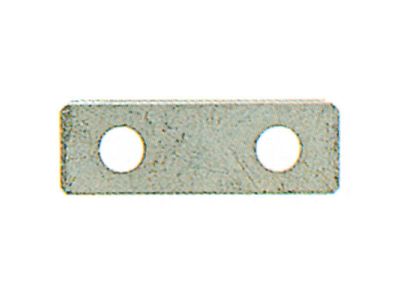

Złączka szynowa poprzeczna / mostek WQL 3 WFF300 | 1065800000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna (mostek) WQL 3 WFF300 o symbolu 1065800000 to element przeznaczony do łączenia zasilania fazowego w rozdzielnicach modułowych. Umożliwia równoległe połączenie sąsiednich aparatów (wyłączników, styczników) na szynie DIN TH35, co pozwala zredukować okablowanie i zaoszczędzić miejsce w rozdzielnicy. Produkt sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Łatwy montaż: Mostek wsuwany bezpośrednio w zaciski aparatów modułowych, co przyspiesza instalację i eliminuje konieczność stosowania dodatkowych przewodów.
• Oszczędność miejsca: Poprzeczne połączenie pozwala na zgrupowanie zasilania w rozdzielnicy, minimalizując zajmowaną przestrzeń i ułatwiając prowadzenie pozostałych obwodów.
• Niezawodne połączenie: Solidna konstrukcja zapewnia niską rezystancję styku i pewne przewodzenie prądu, co przekłada się na stabilną pracę całego układu.
• Kompatybilność z aparaturą modułową: Przystosowany do współpracy z wyłącznikami nadprądowymi, różnicowoprądowymi, stycznikami i innymi urządzeniami montowanymi na szynie TH35 zgodnie ze standardem DIN.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia zgodnie z wymogami bezpieczeństwa.

Zastosowanie

Złączka szynowa poprzeczna WQL 3 WFF300 znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych wszędzie tam, gdzie wymagane jest szybkie i bezpieczne połączenie zasilania fazowego między sąsiednimi modułami.

• Łączenie zasilania L1, L2, L3 w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie szyny zbiorczej dla wyłączników nadprądowych, różnicowoprądowych i styczników.
• Zasilanie grup odbiorów w automatyce budynkowej i przemysłowej (np. sterowanie oświetleniem, napędami).
• Umożliwienie szybkiej rozbudowy rozdzielnicy poprzez dodawanie kolejnych modułów bez konieczności przekładania przewodów.

Wskazówki Montażowe

Montaż złączki szynowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Mostek należy wprasować w odpowiednie zaciski aparatów zgodnie z instrukcją producenta. Przed montażem upewnić się, że aparaty są prawidłowo zamocowane na szynie TH35. Dobór przekroju przewodów i obciążeń należy wykonać zgodnie z projektem instalacji. Maksymalny moment dokręcania oraz dopuszczalne obciążenie prądowe podane są w dokumentacji technicznej konkretnych aparatów.

FAQ

• Czy złączka nadaje się do łączenia aparatów różnych producentów? Złączka jest zaprojektowana do współpracy z aparaturą modułową montowaną na szynie TH35, pod warunkiem że zaciski aparatów są kompatybilne z wymiarami mostka. Zaleca się sprawdzenie zgodności przed montażem.
• Jaką długość ma złączka? Symbol WFF300 może sugerować długość 300 mm, ale w celu uzyskania dokładnych wymiarów oraz potwierdzenia parametrów zalecamy zapoznanie się z kartą katalogową producenta.
• Czy mostek można stosować w instalacjach trójfazowych? Tak – oznaczenie WQL 3 wskazuje, że złączka przeznaczona jest do łączenia trzech torów prądowych (np. L1, L2, L3), co pozwala na zastosowanie w typowych rozdzielnicach trójfazowych.
