Złączka szynowa poprzeczna / mostek śrubowy, żółty WQV 4/10 | 1052060000 Weidmuller

Opis i Kluczowe Cechy

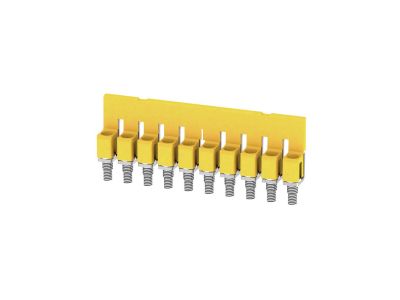

Złączka szynowa poprzeczna, znana również jako mostek śrubowy WQV 4/10 o numerze katalogowym 1052060000, to profesjonalne akcesorium systemowe marki Weidmuller, dedykowane do zaawansowanych systemów połączeń serii W. Ten 10-polowy łącznik umożliwia efektywne i bezpieczne mostkowanie potencjałów pomiędzy złączkami rzędowymi o przekroju znamionowym 4 mm². Wykorzystanie technologii śrubowej w połączeniach poprzecznych gwarantuje najwyższą stabilność mechaniczną oraz doskonałe parametry przewodzenia prądu, co minimalizuje straty energii i nagrzewanie się punktów styku. Żółta powłoka izolacyjna pełni funkcję ochronną oraz ułatwia szybką identyfikację wizualną grup zaciskowych w gęsto upakowanych szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami inżynieryjnymi, co potwierdza jego pełna kompatybilność z normami IEC 60947-7-1 dotyczącymi akcesoriów do złączek listwowych. Materiały użyte do produkcji, w tym wysokiej jakości stopy miedzi oraz tworzywa izolacyjne o wysokim wskaźniku RTI, zapewniają długowieczność i niezawodność nawet w trudnych warunkach środowiskowych. Mostek spełnia wymagania dyrektywy RoHS, co świadczy o ograniczeniu substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Mostek WQV 4/10 jest niezastąpiony w nowoczesnej prefabrykacji szaf sterowniczych, rozdzielnicach zasilających oraz systemach automatyki budynkowej. Znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie powielenie potencjału (np. szyny neutralnej lub fazowej) na szereg sąsiednich zacisków. Dzięki swojej 10-polowej konstrukcji, znacząco redukuje czas montażu w porównaniu do tradycyjnych mostków przewodowych, co przekłada się na optymalizację kosztów pracy inżynierów i monterów.

Wskazówki Montażowe

Instalacja mostka WQV 4/10 powinna odbywać się przy użyciu odpowiedniego wkrętaka, aby zapewnić właściwy moment dokręcania śrub mocujących. Należy upewnić się, że piny mostka są w pełni osadzone w kanałach prądowych złączek serii W (np. WDU 4). Prawidłowo dokręcona śruba gwarantuje trwały docisk, który jest odporny na poluzowanie pod wpływem drgań maszynowych. Przed zamknięciem obudowy rozdzielnicy zaleca się przeprowadzenie kontroli ciągłości połączenia na całej długości 10 pól.

FAQ

• Czy mostek WQV 4/10 można skracać? Tak, konstrukcja łącznika pozwala na jego przycięcie do mniejszej liczby biegunów, jednak należy zachować ostrożność, aby nie uszkodzić izolacji i zachować parametry bezpieczeństwa.
• Z jakimi złączkami jest kompatybilny ten produkt? Mostek jest dedykowany do złączek rzędowych Weidmuller z serii W, w szczególności do modeli o rozmiarze 4, takich jak WDU 4.
• Jaki jest główny cel stosowania mostka śrubowego? Głównym celem jest szybkie i pewne połączenie elektryczne wielu zacisków bez konieczności stosowania dodatkowych przewodów typu linka.
