Złączka szynowa poprzeczna / mostek śrubowy, żółty WQV 35/4 | 1055460000 Weidmuller

Opis i Kluczowe Cechy

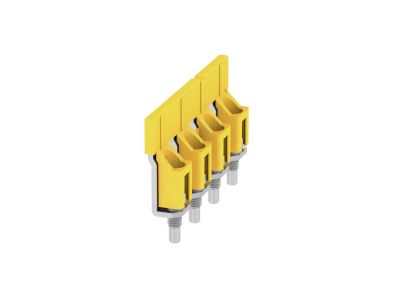

Mostek śrubowy poprzeczny WQV 35/4 (symbol 1055460000) w kolorze żółtym to element łączący z serii W, przeznaczony do wykonywania połączeń poprzecznych pomiędzy sąsiednimi zaciskami. Konstrukcja śrubowa gwarantuje pewne, łatwe do kontrolowania połączenie elektryczne i mechaniczne. Szerokość mostka odpowiada standardowym zaciskom szynowym, co umożliwia szybki montaż w rozdzielnicach.

• Kolor żółty: ułatwia szybką identyfikację wizualną w rozdzielnicy oraz pozwala na odróżnienie od innych potencjałów w systemie.
• Mostek śrubowy: zapewnia trwałe i powtarzalne połączenie – dokręcenie śruby gwarantuje niski opór przejścia i odporność na wibracje.
• Seria W: dedykowany do współpracy z zaciskami tej samej serii, co gwarantuje kompatybilność wymiarową i montażową.
• Przeznaczenie poprzeczne: umożliwia łączenie kilku zacisków obok siebie, tworząc wspólny potencjał (np. fazy, N, PE) bez dodatkowych przewodów.
• Kompatybilność z szyną TH35: montowany na standardowej szynie DIN 35 mm, typowej dla rozdzielnic modułowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Stosowany w rozdzielnicach niskiego napięcia, montowanych zgodnie z wymaganiami IEC/EN 61439. Należy upewnić się, że cała rozdzielnica spełnia wymagane standardy bezpieczeństwa.

Zastosowanie

Mostek poprzeczny WQV 35/4 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i niezawodne połączenie kilku zacisków w jeden wspólny punkt potencjału. Szczególnie przydatny w systemach dystrybucji energii i automatyki budynkowej.

• Łączenie zacisków ochronnych PE w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie wspólnego przewodu neutralnego N w szafach sterowniczych.
• Dystrybucja fazy L w modułowych układach zabezpieczeń i sterowania.
• Ujednolicanie potencjałów w systemach sygnalizacji i automatyki – stosowany tam, gdzie zaciski muszą być galwanicznie połączone.

Wskazówki Montażowe

Montaż i wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Mostek przeznaczony jest do montażu na szynie TH35 (DIN 35 mm). Przed dokręceniem śruby należy upewnić się, że wszystkie łączone zaciski są prawidłowo osadzone na szynie. Moment dokręcania śruby mostka należy stosować zgodnie z dokumentacją producenta zacisków. Przekrój przewodów przyłączanych do zacisków musi być dobrany do obciążenia prądowego instalacji – mostek sam nie stanowi zabezpieczenia przetężeniowego.

FAQ

• Czy kolor żółty oznacza, że mostek jest przeznaczony wyłącznie do przewodu ochronnego PE? W branży elektrycznej kolor żółty tradycyjnie kojarzony jest z przewodem ochronnym (PE), jednak konkretne przeznaczenie mostka w danej instalacji powinno być zgodne z projektem i oznaczeniami. Produkt może być stosowany również do innych potencjałów, jeśli wymaga tego system.
• Jaki jest prąd znamionowy mostka? Producent nie podaje w karcie katalogowej wartości prądu dla samego mostka. Obciążalność prądowa zależy od zastosowanego zacisku oraz przekroju przyłączonych przewodów. Należy dobierać mostek zgodnie z danymi technicznymi całego systemu połączeniowego.
• Czy mostek nadaje się do montażu na szynie w pozycji poziomej? Tak, konstrukcja poprzeczna mostka WQV 35/4 umożliwia montaż na szynie TH35 w standardowej pozycji poziomej, łącząc sąsiednie zaciski w rzędzie. Montaż w innych orientacjach może wymagać dodatkowej oceny kompatybilności.
