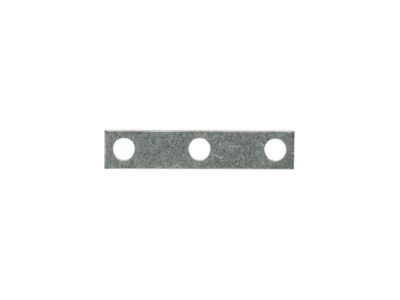

Złączka szynowa poprzeczna / mostek QL 4 WTL6/4FF | 1897030000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek QL 4 WTL6/4FF (symbol 1897030000) to element przeznaczony do łączenia torów prądowych aparatury modułowej montowanej na szynie TH35. Umożliwia tworzenie rozgałęzień i grupowanie obwodów w rozdzielnicach elektrycznych. Kompaktowa konstrukcja ułatwia montaż i oszczędza miejsce w szafie sterowniczej.

• Bezpieczne łączenie: Zapewnia stabilne połączenie elektryczne między aparatami, minimalizując ryzyko poluzowania i przegrzania styków.
• Szybki montaż: Przystosowana do łatwego osadzenia na szynie TH35 bez użycia narzędzi (w przypadku standardowych złączek).
• Kompaktowe wymiary: Zajmuje minimalną przestrzeń w rozdzielnicy, co pozwala na gęstsze upakowanie aparatury.
• Zgodność z aparaturą modułową: Przeznaczona do współpracy z wyłącznikami, stycznikami, przyciskami i innymi urządzeniami o standardowej szerokości modułu.
• Trwała konstrukcja: Wykonana z wysokiej jakości materiałów zapewniających długą żywotność i odporność na obciążenia mechaniczne.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnymi wymogami bezpieczeństwa dla aparatury modułowej. Posiada certyfikat CE. Konkretne normy nie zostały podane w danych producenta.

Zastosowanie

Złączka szynowa poprzeczna QL 4 znajduje zastosowanie w rozdzielnicach i szafach sterowniczych jako element łączący tory prądowe różnych aparatów. Idealna do:

• Grupowania wyłączników nadprądowych w rozdzielnicach piętrowych.
• Łączenia styczników i przekaźników w układach automatyki.
• Tworzenia rozgałęzień zasilania dla kilku odbiorników.
• Budowy systemów sterowania oświetleniem i sygnalizacją.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Złączkę należy zamontować na szynie DIN TH35 zgodnie z instrukcją producenta. Moment dokręcania śrub (jeśli występują) oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną i normami. Niedostosowanie się do zaleceń może prowadzić do uszkodzenia urządzenia lub zagrożenia bezpieczeństwa.

FAQ

• Czy ten mostek nadaje się do łączenia aparatów różnych producentów? Tak, o ile aparaty mają standardową szerokość modułu (17,5 mm) i są przystosowane do montażu na szynie TH35. Zawsze sprawdź zgodność wymiarów i styku w dokumentacji.
• Jaki stopień ochrony ma złączka? W danych producenta nie podano stopnia ochrony IP. Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20. Należy chronić ją przed wilgocią i zanieczyszczeniami.
• Czy złączka wymaga dodatkowego okablowania? Złączka służy jako mostek poprzeczny – łączy bezpośrednio tory prądowe sąsiednich aparatów. Nie wymaga dodatkowych przewodów, ale konieczne jest prawidłowe osadzenie i ewentualne dokręcenie śrub.
