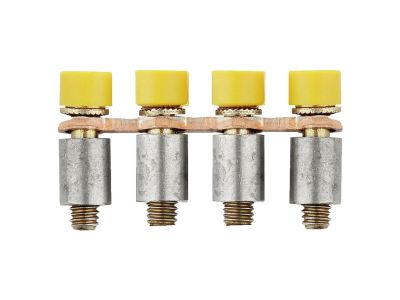

Złączka szynowa poprzeczna / mostek Q 4 WDL2.5S | 1071700000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna oznaczona symbolem 1071700000, model Q 4 WDL2.5S, służy do tworzenia bezpiecznych i trwałych połączeń przewodów w rozdzielnicach elektrycznych. Przeznaczona do montażu na szynie TH35, umożliwia szybkie mostkowanie faz lub przewodów neutralnych. Czterobiegunowa konstrukcja zapewnia elastyczność w rozdzielaniu obwodów.

• Liczba biegunów (Q 4): Cztery niezależne przyłącza pozwalają na równoczesne połączenie kilku przewodów, co przyspiesza montaż i redukuje liczbę punktów łączeniowych.
• Konstrukcja poprzeczna: Umożliwia łatwe rozprowadzenie przewodów w jednej płaszczyźnie, ułatwiając zachowanie porządku w rozdzielnicy.
• Oznaczenie WDL2.5S: Gwarantuje kompatybilność z przewodami o przekroju do 2,5 mm², co jest standardem w instalacjach oświetleniowych i gniazd wtyczkowych.
• Montaż na szynie TH35: Zgodność z profilem DIN umożliwia szybkie zatrzaśnięcie i demontaż bez użycia narzędzi.
• Materiał izolacyjny: Wytrzymałe tworzywo termoutwardzalne zapewnia odporność na temperatury robocze i mechaniczne uszkodzenia.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały gwarantują bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa poprzeczna Q 4 WDL2.5S znajduje zastosowanie tam, gdzie konieczne jest szybkie i niezawodne łączenie przewodów w rozdzielnicach. Najczęściej wykorzystuje się ją do:

• Mostkowania faz w rozdzielnicach głównych i piętrowych.
• Łączenia przewodów neutralnych i ochronnych (PE) w układach TN-S.
• Tworzenia punktów rozdziału dla obwodów oświetleniowych i gniazd – w miejsce tradycyjnych kostek zaciskowych.
• Zabudowy w szafach sterowniczych automatyki budynkowej jako element pośredniczący.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Złączkę należy zamocować na szynie TH35 aż do zatrzaśnięcia. Przewody wciskaj w zaciski zgodnie z kierunkiem oznaczonym na obudowie. Moment dokręcania oraz dopuszczalny przekrój przewodów – stosuj się do dokumentacji technicznej producenta. Używaj przewodów o przekroju dostosowanym do prądu obciążenia.

FAQ

• Czy złączka ma podświetlenie lub wskaźnik LED? Nie, złączka Q 4 WDL2.5S nie jest wyposażona w żadne elementy optyczne – pełni wyłącznie funkcję łączeniową.
• Jaki jest stopień ochrony IP tego mostka? Producent nie podaje klasy IP – standardowo złączki szynowe montowane w rozdzielnicy osiągają ochronę IP20 pod warunkiem zastosowania odpowiedniej obudowy.
• Czy można łączyć przewody o różnych przekrojach? Dopuszczalne jest łączenie przewodów o różnych przekrojach, pod warunkiem że każdy z nich mieści się w zakresie określonym przez producenta (zwykle 0,5–2,5 mm²). Dokładne dane znajdziesz w karcie katalogowej.
