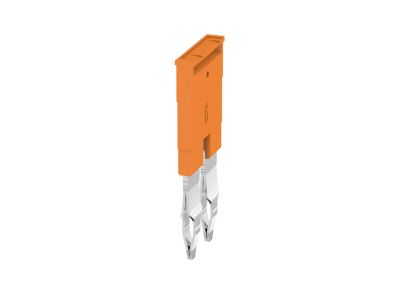

Złączka szynowa poprzeczna / mostek, pomarańczowy ZQV 6N/2 | 1985740000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek ZQV 6N/2 w kolorze pomarańczowym to element przeznaczony do szybkiego i pewnego łączenia szyn w rozdzielnicach modułowych. Dzięki konstrukcji poprzecznej umożliwia wygodny rozdział faz oraz obciążenia. Kolor pomarańczowy ułatwia identyfikację (np. fazy L1) i porządkuje oznaczenia w rozdzielnicy.

• Kolor pomarańczowy: ułatwia wizualne rozróżnienie fazy L1 (lub innej wybranej) w rozdzielnicy, co przyspiesza prace serwisowe i diagnostyczne.
• Konstrukcja poprzeczna (mostek): umożliwia bezpośrednie połączenie sąsiednich szyn z zachowaniem małej rezystancji połączeń i wysokiej sztywności mechanicznej.
• Kompatybilność z szyną montażową TH35 (DIN): szybki i stabilny montaż bez użycia narzędzi dodatkowych – zatrzask na szynie.
• Oznaczenie ZQV 6N/2: dedykowany model dla przewodów o przekroju do 6 mm² (zgodnie z przeznaczeniem serii), zapewnia optymalne parametry połączenia dla typowych obciążeń w instalacjach niskiego napięcia.
• Niewielkie wymiary: oszczędność miejsca w rozdzielnicy – mostek zajmuje jeden moduł (szerokość niepodana w danych, montaż na szynie TH35).

Zgodność z Normami

Produkt spełnia wymagania norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w rozdzielnicach niskiego napięcia zgodnych z normą IEC 61439. Montaż i użytkowanie zgodnie z dokumentacją producenta oraz obowiązującymi przepisami (m.in. PN-IEC 60364).

Zastosowanie

Złączka szynowa poprzeczna ZQV 6N/2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne łączenie szyn w rozdzielnicach modułowych. Sprawdza się w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Rozdział faz L1, L2, L3 w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów odgałęźnych dla obwodów odbiorczych (gniazda, oświetlenie, sterowanie).
• Łączenie szyn w systemach automatyki budynkowej i sterowania (np. szyna zasilająca dla styczników, przekaźników).
• Wizualna sygnalizacja fazy L1 poprzez kolor pomarańczowy – ułatwia identyfikację podczas prac serwisowych.

Wskazówki Montażowe

Montaż i podłączenie złączki szynowej poprzecznej może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Mostek montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przewody (maks. 6 mm²) należy podłączyć zgodnie z oznaczeniami na obudowie – moment dokręcania śrub oraz przekrój przewodu dobieraj według dokumentacji producenta. Pamiętaj o zachowaniu odstępów izolacyjnych i odpowiednim chłodzeniu w rozdzielnicy.

FAQ

• Jakie normy spełnia ten produkt? Produkt spełnia wymagania normy IEC 61439 oraz posiada oznaczenie CE.
• Jaki stopień ochrony IP ma to urządzenie?
  Stopień ochrony nie jest określony w danych producenta. Jako element montowany wewnątrz rozdzielnicy (szafa, puszka) przyjmuje się typową ochronę IP2X dla aparatury modułowej. Ostateczna ochrona zależy od obudowy.
• Czy mostek można stosować w obwodach prądu stałego (DC)?
  Przeznaczenie do prądu stałego nie zostało podane w danych wejściowych. Zalecamy stosowanie wyłącznie w obwodach prądu przemiennego (AC) typowych dla sieci niskiego napięcia, chyba że producent wyraźnie dopuści pracę DC.
