Złączka szynowa poprzeczna / mostek, pomarańczowy ZQV 4N/50 | 1528130000 Weidmuller

Opis i Kluczowe Cechy

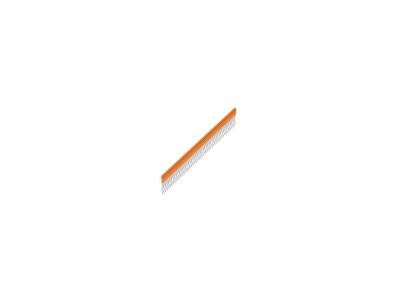

Mostek (złączka szynowa poprzeczna) typu ZQV 4N/50 w kolorze pomarańczowym, przeznaczony do łączenia sąsiednich złączek szynowych na szynie DIN. Umożliwia łatwe tworzenie wspólnego potencjału w rozdzielnicach i szafach sterowniczych.

• Typ ZQV 4N/50: dedykowany do współpracy z złączkami szynowymi z tej samej serii, co gwarantuje pewne i stabilne połączenie elektryczne.
• Kolor pomarańczowy: ułatwia wizualną organizację okablowania – pozwala odróżnić ten potencjał od innych (np. dla obwodów sterowania lub sygnalizacji).
• Konstrukcja poprzeczna: umożliwia równomierne rozprowadzenie potencjału pomiędzy wszystkie połączone złączki, bez konieczności stosowania dodatkowych przewodów.
• Łatwy montaż: wystarczy wcisnąć mostek w odpowiednie gniazda złączek – nie wymaga narzędzi ani dokręcania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Montaż i użytkowanie zgodnie z przeznaczeniem zapewniają bezpieczną i niezawodną pracę instalacji.

Zastosowanie

Złączka szynowa poprzeczna ZQV 4N/50 znajduje zastosowanie wszędzie tam, gdzie konieczne jest wykonanie szybkich i powtarzalnych połączeń potencjałów elektrycznych na szynie DIN:

• Tworzenie szyny rozdzielczej (fazy, N, PE) w rozdzielnicach i podrozdzielnicach.
• Łączenie styczników, przekaźników i aparatury modułowej w układach sterowania.
• Organizacja potencjałów w szafach sterowniczych przy użyciu złączek szynowych serii ZQV.
• Redukcja liczby przewodów i zacisków w instalacjach o dużej gęstości okablowania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączki szynowe należy zamontować na szynie TH35, a mostek wcisnąć we wcześniej przygotowane złączki. Dobór przekroju przewodów oraz momentów dokręcania (jeśli dotyczy) – zgodnie z dokumentacją techniczną producenta złączek. Po zamontowaniu sprawdź poprawność połączenia.

FAQ

• Jaki jest kolor mostka i czy ma znaczenie? Mostek jest pomarańczowy. Kolor nie wpływa na parametry elektryczne, ale ułatwia organizację okablowania – można go użyć np. do wyróżnienia obwodów sterowania lub sygnalizacji.
• Czy mostek nadaje się do wszystkich złączek szynowych? Mostek typu ZQV 4N/50 jest przeznaczony do współpracy z złączkami szynowymi z rodziny ZQV (np. ZQV 4N). Przed zakupem sprawdź kompatybilność z konkretnym modelem złączki.
• Jaka jest szerokość modułowa mostka? W danych produktu nie podano szerokości. Mostek dopasowuje się do złączek, na których jest montowany – nie zajmuje dodatkowej przestrzeni na szynie DIN.
