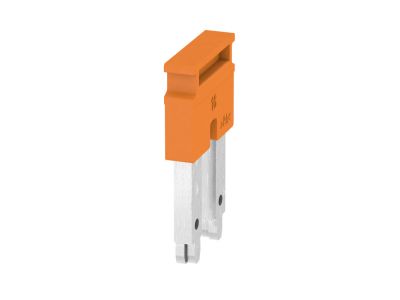

Złączka szynowa poprzeczna / mostek, pomarańczowy ZQV 16N/2 | 2497290000 Weidmuller

Opis i Kluczowe Cechy

Mostek poprzeczny (złączka szynowa) model ZQV 16N/2, symbol 2497290000, w kolorze pomarańczowym przeznaczony jest do szybkiego i niezawodnego łączenia styków dwóch sąsiednich urządzeń modułowych. Dzięki konstrukcji typu „wsuwka” eliminuje konieczność ręcznego okablowania, co oszczędza czas montażu i redukuje ryzyko błędów połączeń w rozdzielnicy.

• Funkcja mostka poprzecznego: Łączy dwa sąsiednie aparaty modułowe (np. wyłączniki, styczniki, przekażniki) bez użycia dodatkowych przewodów, co zwiększa przejrzystość instalacji i oszczędza miejsce na szynie DIN.
• Kolor pomarańczowy: Ułatwia wizualne oznaczenie obwodów neutralnych (N) lub dedykowanych, co poprawia identyfikację w rozdzielnicy i ułatwia serwis.
• System ZQV 16N: Zapewnia stabilne mechanicznie i elektrycznie połączenie – styki charakteryzują się niską rezystancją przejścia i odpornością na wibracje w warunkach eksploatacyjnych.
• Montaż na szynie DIN: Standardowo instalowany na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych, kompatybilny z typową aparaturą modułową o szerokości 1–2 modułów.
• Kompaktowa budowa: Nie zajmuje dodatkowej szerokości modułu – mostek montuje się bezpośrednio między sąsiednimi aparatami, nie zwiększając wymiarów rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących złączek szynowych i posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z zasadami sztuki inżynierskiej.

Zastosowanie

Mostek ZQV 16N/2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i bezpieczne łączenie styków aparatury modułowej bez ingerencji w okablowanie. Sprawdza się zarówno w rozdzielnicach budynkowych, jak i w szafach automatyki przemysłowej.

• Łączenie wyłączników nadprądowych (MCB) lub różnicowo-prądowych (RCCB) w rozdzielnicach głównych i podrozdzielniach.
• Dystrybucja napięcia fazowego (L) lub neutralnego (N) pomiędzy sąsiednimi stycznikami lub przekaźnikami modułowymi w szafach sterowniczych.
• Tworzenie ciągłych szyn zbiorczych w systemach automatyki budynkowej (BMS) – np. łączenie zasilania dla kilku styczników oświetlenia.
• Wymiana lub rozbudowa istniejących mostków w instalacjach modułowych – szybka modernizacja bez demontażu przewodów.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Mostek zakłada się na szynie DIN TH35, a następnie wsuwa w odpowiednie gniazda stykowe aparatów. Moment dokręcania ewentualnych śrub zaciskowych (jeśli występują) należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających do aparatów musi być dobrany do prądu obciążenia. Ze względu na charakter złączki mostkowej, nie ma potrzeby dodatkowego zabezpieczenia przed przypadkowym dotykiem – standardowy stopień ochrony IP20 wewnątrz rozdzielnicy.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze pomarańczowym, co ułatwia identyfikację i segregację w rozdzielnicy.
• Jaki stopień ochrony ma ta złączka? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic i szaf sterowniczych, gdzie standardowo panuje środowisko suche i niezapylone. Stopień ochrony IP20 (brak ochrony przed wnikaniem wody, ochrona przed dotykiem palcem). Dla bezpieczeństwa nie należy instalować go w miejscach narażonych na wilgoć lub pył.
• Jaka jest maksymalna liczba aparatów, które można połączyć tym mostkiem? Model ZQV 16N/2 został zaprojektowany do łączenia dwóch sąsiednich urządzeń modułowych. Do łączenia większej liczby aparatów należy zastosować mostki wielobiegunowe z serii ZQV (np. ZQV 16N/3 lub ZQV 16N/4) – dostępne w ofercie producenta.
