Złączka szynowa poprzeczna / mostek, pomarańczowy ZQV 1.5N/8 | 1985540000 Weidmuller

Opis i Kluczowe Cechy

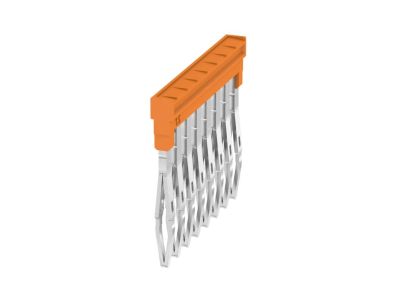

Mostek poprzeczny ZQV 1.5N/8 (symbol 1985540000) w kolorze pomarańczowym to element systemu listew zaciskowych umożliwiający szybkie łączenie poprzeczne potencjałów. Posiada 8 miejsc przyłączeniowych i jest przeznaczony dla przewodów o przekroju znamionowym 1.5 mm².

• Liczba miejsc przyłączeniowych: 8 – umożliwia mostkowanie aż 8 potencjałów w jednej linii, co przyspiesza okablowanie i redukuje liczbę połączeń.
• Przekrój znamionowy: 1.5 mm² – dedykowany do standardowych przewodów instalacyjnych, zapewnia pewny kontakt elektryczny.
• Kolor pomarańczowy: ułatwia wizualną identyfikację mostka w rozdzielnicy, szczególnie przy oznaczaniu obwodów neutralnych (N).
• Kompatybilność z systemem ZQV: pasuje do listew zaciskowych serii ZQV, gwarantując stabilne i niezawodne połączenie.
• Łatwy montaż: mostek wsuwa się w listwę zaciskową bez użycia narzędzi, co skraca czas instalacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do montażu wewnątrz rozdzielnic w suchych pomieszczeniach.

Zastosowanie

Mostek poprzeczny ZQV 1.5N/8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest połączenie poprzeczne potencjałów w listwach zaciskowych.

• Łączenie faz (L1, L2, L3) w rozdzielnicach.
• Mostkowanie obwodów neutralnych (N) – kolor pomarańczowy ułatwia identyfikację.
• Tworzenie szyny zasilającej dla wielu odbiorników w automatyce przemysłowej.
• Uproszczenie okablowania w szafach sterowniczych i rozdzielniach budynkowych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Mostek wsuwa się w listwę zaciskową zamontowaną na szynie DIN TH35. Należy upewnić się, że wszystkie styki są prawidłowo osadzone. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z dokumentacją producenta systemu listew zaciskowych.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze pomarańczowym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki stopień ochrony IP ma ten mostek? Jako element montowany wewnątrz rozdzielnicy, mostek przyjmuje stopień ochrony IP20 (ochrona przed ciałami stałymi ≥12,5 mm). Brak danych o wyższym stopniu ochrony.
• Czy mostek ZQV 1.5N/8 nadaje się do przewodów o przekroju 2.5 mm²? Nie, jest dedykowany dla przewodów o przekroju znamionowym 1.5 mm². Do przewodów 2.5 mm² należy zastosować odpowiedni mostek z serii ZQV 2.5N.
