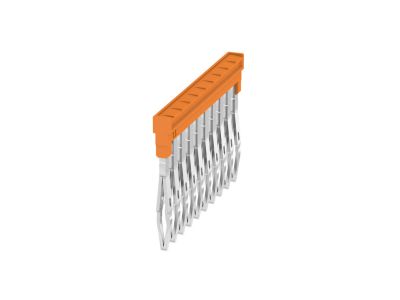

Złączka szynowa poprzeczna / mostek, pomarańczowy ZQV 1.5N/10 | 1985580000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna (mostek) ZQV 1.5N/10 to element służący do łączenia potencjału w listwach zaciskowych. Posiada 10 biegunów, co umożliwia łatwe rozprowadzenie przewodu fazowego lub neutralnego do dziesięciu sąsiednich zacisków. Przeznaczona do przewodów o przekroju 1,5 mm², a pomarańczowy kolor ułatwia wizualną identyfikację obwodu.

• Liczba biegunów 10: Obejmuje jednocześnie dziesięć zacisków, skracając czas montażu i eliminując konieczność stosowania dodatkowych przewodów.
• Przekrój przewodu 1,5 mm²: Kompatybilny z najpopularniejszymi przewodami stosowanymi w sterowaniu i rozdziałach niskiego napięcia.
• Kolor pomarańczowy: Umożliwia szybkie odróżnienie obwodu fazowego od neutralnego lub sygnalizacyjnego – zwiększa bezpieczeństwo i czytelność instalacji.
• Konstrukcja poprzeczna: Montuje się bezpośrednio na listwie zaciskowej, zapewniając pewne połączenie mechaniczne i elektryczne między stykami bez użycia narzędzi.
• Symbol ZQV 1.5N/10: Gwarantuje zgodność z systemem listew Weidmüller serii Z, co ułatwia dobór i wymianę elementów.

Zgodność z Normami

Mostek zaprojektowano zgodnie z europejskimi normami dla osprzętu łączeniowego oraz wymaganiami dyrektyw niskonapięciowych. Posiada oznaczenie CE i może być stosowany w instalacjach wykonanych według standardu DIN.

Zastosowanie

Złączka szynowa poprzeczna sprawdza się wszędzie tam, gdzie wymagane jest szybkie i uporządkowane rozprowadzenie tego samego potencjału na kilku sąsiednich zaciskach. Typowe scenariusze użycia to:

• Łączenie fazy L w rozdzielnicach sterowniczych – jeden mostek zasila dziesięć zacisków bez rozwidleń.
• Rozprowadzanie przewodu neutralnego N lub ochronnego PE na listwach zaciskowych w szafach automatyki.
• Tworzenie magistrali sygnałowych w układach sterowania – np. wspólny potencjał dla czujników lub elementów wykonawczych.
• Ujednolicanie potencjału w układach zasilania małych odbiorników (przekaźniki, styczniki) w pętli równoległej.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Prace należy prowadzić przy bezwzględnie odłączonym napięciu. Mostek wkłada się w odpowiednie gniazda listwy zaciskowej (szynowo, wciskając do oporu). Przed montażem upewnić się, że listwa jest prawidłowo osadzona na szynie TH35. Dokręcanie śrub zacisków (jeśli występują) przeprowadzić zgodnie z dokumentacją producenta; w przypadku listew bezśrubowych – upewnić się, że przewody są wprowadzone do oporu. Nie przekraczać maksymalnego przekroju przewodu określonego przez producenta listwy.

FAQ

• Do jakich przewodów przeznaczony jest mostek ZQV 1.5N/10? Przeznaczony jest do przewodów o przekroju 1,5 mm², zarówno sztywnych, jak i elastycznych z tulejkami.
• Jaki jest stopień ochrony mostka? Mostek jako element montowany wewnątrz rozdzielnicy/szafy nie posiada samodzielnego stopnia ochrony – jego bezpieczeństwo zapewnia obudowa szafy (najczęściej IP2X lub wyższy). Sam mostek wykonany jest z materiałów izolacyjnych spełniających wymagania dla osprzętu w suchych pomieszczeniach.
• Czy mostek można stosować do łączenia listew innych producentów? Mostek ZQV 1.5N/10 jest dedykowany do listew z systemem Z (Weidmüller). Stosowanie z listwami innych marek może skutkować niedopasowaniem mechanicznym i ryzykiem przerwania połączenia. Zaleca się używanie w obrębie jednej serii.
