Złączka szynowa poprzeczna / mostek, niebieski ZQV 1.5N/20 BL | 1985700000 Weidmuller

Opis i Kluczowe Cechy

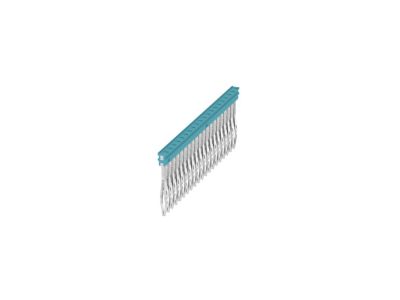

Złączka szynowa poprzeczna (mostek) w kolorze niebieskim, oznaczona symbolem ZQV 1.5N/20 BL (nr katalogowy 1985700000), przeznaczona do dystrybucji potencjału w szynie instalacyjnej. Wyposażona w 20 zacisków, co pozwala na podłączenie dwudziestu przewodów bez konieczności stosowania dodatkowych listew zaciskowych. Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy i ułatwia uporządkowane prowadzenie okablowania.

• 20 zacisków: umożliwia jednoczesne podłączenie do 20 przewodów, co przyspiesza montaż i redukuje liczbę połączeń.
• Kolor niebieski: ułatwia wizualną identyfikację (np. dla przewodu neutralnego) i poprawia ergonomię rozdzielnicy.
• Konstrukcja poprzeczna: zapewnia równomierny rozkład potencjału na wszystkich zaciskach mostka, zwiększając niezawodność instalacji.
• Kompatybilność z szyną TH35 (DIN): prosty montaż poprzez zatrzaśnięcie, bez użycia narzędzi.
• Oznaczenie ZQV 1.5N/20 BL: dedykowane do przewodów o przekroju 1,5 mm² (zgodnie z oznaczeniem modelu), co gwarantuje bezpieczne i trwałe połączenie.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Złączka została zaprojektowana zgodnie z zasadami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa poprzeczna znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie wielu przewodów o tym samym potencjale. Idealnie sprawdza się w rozdzielnicach elektrycznych, szafach sterowniczych oraz w automatyce budynkowej.

• Łączenie przewodów ochronnych (PE) i neutralnych (N) w rozdzielnicach głównych oraz podrozdzielnicach.
• Dystrybucja potencjału w szynach zasilających dla sterowników PLC, styczników i przekaźników.
• W instalacjach oświetleniowych i gniazd wtykowych – szybkie łączenie przewodów neutralnych.
• W systemach automatyki budynkowej – do okablowania szyn zbiorczych w układzie magistrali.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę należy zatrzasnąć na szynie TH35 (DIN) w odpowiednim położeniu. Końcówki przewodów odizolować na odpowiednią długość, a przewody wsunąć w zaciski do oporu. Moment dokręcania śrub oraz przekrój przewodów stosować zgodnie z dokumentacją producenta – dla modelu ZQV 1.5N/20 BL zaleca się przewody o przekroju 1,5 mm².

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze niebieskim, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki stopień ochrony IP ma ta złączka? Producent nie określił stopnia ochrony IP dla tego produktu. Standardowo złączki szynowe montowane w rozdzielnicach znajdują się w obudowie o odpowiednim IP – sam mostek nie jest przeznaczony do pracy w środowisku zewnętrznym bez osłony.
• Ile przewodów można podłączyć do jednego mostka? Złączka posiada 20 zacisków – każdy zacisk umożliwia podłączenie jednego przewodu. Wszystkie zaciski są ze sobą połączone wewnętrznie, tworząc wspólny potencjał.
