Złączka szynowa poprzeczna / mostek, czerwony ZQV 1.5N/8 RD | 1985770000 Weidmuller

Opis i Kluczowe Cechy

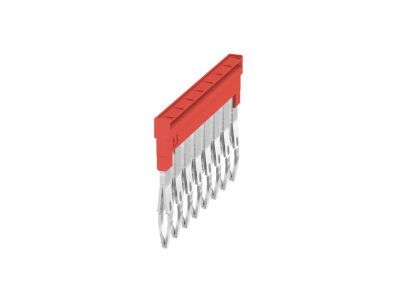

Złączka szynowa poprzeczna (mostek) oznaczona symbolem ZQV 1.5N/8 RD (numer katalogowy 1985770000) przeznaczona jest do szybkiego i bezpiecznego łączenia szyn w systemach aparatury modułowej. Wykonana w kolorze czerwonym, o przekroju 1,5 mm² i 8 biegunach, umożliwia tworzenie niezawodnych połączeń elektrycznych bez konieczności stosowania dodatkowych przewodów. Dzięki kompaktowej konstrukcji mostek oszczędza miejsce w rozdzielnicy i upraszcza okablowanie.

• Przekrój 1,5 mm²: Zapewnia wystarczającą obciążalność prądową dla typowych obwodów sterowniczych i pomocniczych, minimalizując ryzyko przegrzania przy prawidłowym doborze zabezpieczeń.
• 8 biegunów (8-polowy): Umożliwia jednoczesne mostkowanie ośmiu styków lub zacisków, co znacznie przyspiesza instalację i redukuje liczbę połączeń.
• Kolor czerwony (RD): Ułatwia identyfikację fazy (L) lub specjalnego obwodu w rozdzielnicy, zwiększając czytelność i bezpieczeństwo podczas serwisu.
• Kompatybilność z szyną TH35: Montaż odbywa się bezpośrednio na standardowej szynie DIN, co zapewnia stabilne mocowanie i zgodność z typową aparaturą modułową.
• Materiał przewodzący o niskiej rezystancji: Gwarantuje minimalne straty napięcia na połączeniach i długotrwałą niezawodność pracy.

Zgodność z Normami

Złączka szynowa ZQV 1.5N/8 RD została zaprojektowana zgodnie z obowiązującymi wymogami bezpieczeństwa i normami europejskimi dla osprzętu rozdzielnicowego. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Ze względu na integralność systemu, zaleca się stosowanie wyłącznie z kompatybilną aparaturą modułową.

Zastosowanie

Mostek poprzeczny ZQV 1.5N/8 RD znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne połączenie potencjałów elektrycznych w obrębie jednej szyny. Idealnie sprawdza się w:

• Łączeniu wyjść wyłączników nadprądowych, różnicowoprądowych i rozłączników w rozdzielnicach mieszkaniowych i przemysłowych.
• Mostkowaniu styków pomocniczych styczników, przekaźników i przycisków sterowniczych w szafach automatyki.
• Tworzeniu rozgałęzień sygnałów sterujących (impulsy, 24 V DC, 230 V AC) bez konieczności stosowania listew zaciskowych.
• Systemach sygnalizacji i zasilania szyn zbiorczych w instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Mostek przeznaczony jest do montażu na szynie TH35 (DIN), wsuwany poprzez zatrzaśnięcie. Przewody lub zaciski aparatury łączonej muszą być dokręcone z momentem zgodnym z dokumentacją techniczną producenta – typowo 0,5–0,8 Nm dla przekroju 1,5 mm². Uwaga: nie przekraczać liczby biegunów – mostek jest przystosowany do 8 połączeń. Niedopuszczalne jest łączenie obwodów o przekroju większym niż 1,5 mm² bez dodatkowej oceny obciążenia.

FAQ

• Jaki przekrój przewodu można zastosować? Produkt przystosowany jest do przewodów o przekroju do 1,5 mm².
• Jaki stopień ochrony IP ma ta złączka? Stopień ochrony zależy od rozdzielnicy, w której jest zainstalowana. Sam mostek nie posiada własnego IP – wymaga zabudowy w obudowie o odpowiedniej szczelności (np. IP54 dla warunków przemysłowych).
• Czy mostek jest przystosowany do pracy w obwodach prądu stałego? Tak, mostek może być używany zarówno w obwodach prądu przemiennego (AC), jak i stałego (DC), o ile napięcie i prąd w obwodzie nie przekraczają dopuszczalnych wartości wynikających z przekroju 1,5 mm² (zgodnie z normą IEC 60947-1). W przypadku wątpliwości skonsultuj się z projektantem instalacji.
