Złączka szynowa poprzeczna / mostek, czerwony ZQV 1.5N/2 RD | 1985650000 Weidmuller

Opis i Kluczowe Cechy

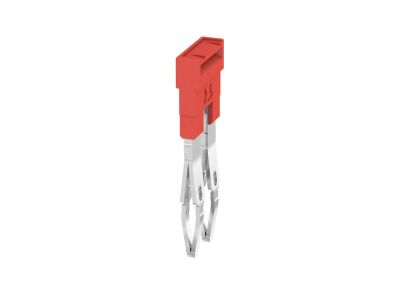

Złączka szynowa poprzeczna (mostek) o symbolu ZQV 1.5N/2 RD (nr katalogowy 1985650000) w kolorze czerwonym służy do szybkiego i pewnego łączenia potencjałów między sąsiednimi zaciskami na szynie DIN. Dzięki przystosowaniu do przewodów o przekroju do 1,5 mm² i konstrukcji 2-biegowej umożliwia zmniejszenie liczby połączeń przewodowych w rozdzielnicy oraz skrócenie czasu montażu.

• Przekrój przewodu 1,5 mm²: kompatybilność z popularnymi zaciskami w instalacjach sterowniczych i automatyce, gwarantująca pewne połączenie bez ryzyka przegrzania przy nominalnym obciążeniu.
• Mostek 2-biegowy (2-zaciskowy): umożliwia jednoczesne połączenie dwóch obwodów, eliminuje konieczność mostkowania przewodami i redukuje liczbę punktów łączeniowych.
• Kolor czerwony: ułatwia wizualną identyfikację fazy lub wybranego potencjału w rozdzielnicy, co podnosi bezpieczeństwo i przyspiesza serwis.
• Konstrukcja poprzeczna do szyny TH35 (DIN): montowany bezpośrednio na zaciskach, nie wymaga dodatkowej powierzchni – oszczędność miejsca w szafie sterowniczej.
• Wykonanie z materiałów odpornych na starzenie: mostek zachowuje stabilność parametrów w długotrwałej eksploatacji.

Zgodność z Normami

Produkt jest zgodny z europejskimi wymaganiami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnie z normą DIN oraz dobrymi praktykami instalacyjnymi obowiązującymi w branży elektrotechnicznej.

Zastosowanie

Mostki poprzeczne znajdują zastosowanie wszędzie tam, gdzie konieczne jest szybkie i powtarzalne łączenie potencjałów w listwach zaciskowych – szczególnie w systemach sterowania i automatyki.

• Łączenie zacisków w listwach przyłączeniowych w szafach sterowniczych (PLC, przekaźniki, styczniki).
• Tworzenie wspólnych szyn zasilających (faza, neutralny) bez dodatkowych przewodów – redukcja miejsca i ryzyka błędów montażowych.
• Automatyka budynkowa – mostkowanie potencjałów w obwodach oświetlenia, ogrzewania i sterowania roletami.
• Instalacje przemysłowe – szybkie łączenie zacisków w systemach I/O, czujnikach i siłownikach.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Mostek wciska się bezpośrednio w odpowiednie otwory sąsiednich zacisków zamontowanych na szynie TH35 (DIN). Należy upewnić się, że przekrój przewodów w zaciskach nie przekracza 1,5 mm². Momenty dokręcania śrub zaciskowych muszą być zgodne z dokumentacją producenta – zbyt mocne lub zbyt słabe dokręcenie może wpłynąć na jakość połączenia.

FAQ

• Czy mostek ZQV 1.5N/2 RD można stosować z przewodami o przekroju 2,5 mm²? Nie, mostek jest przeznaczony wyłącznie do zacisków obsługujących przewody do 1,5 mm². Stosowanie z większym przekrojem może skutkować nieprawidłowym ułożeniem lub uszkodzeniem mechanizmu.
• Jaki jest stopień ochrony IP mostka? Mostek jako element zacisków nie posiada samodzielnego stopnia ochrony. Ochrona przed pyłem i wilgocią zależy od obudowy rozdzielnicy lub szafy. Montaż zalecany w suchych pomieszczeniach wewnętrznych.
• Czy mostek nadaje się do pracy w środowisku o silnych wibracjach? Mostek zaprojektowano do montażu stacjonarnego w rozdzielnicach. W warunkach stałych wibracji zaleca się dodatkowe zabezpieczenie (np. listwy zaciskowe z funkcją antywibracyjną) – mostek może ulec poluzowaniu.
