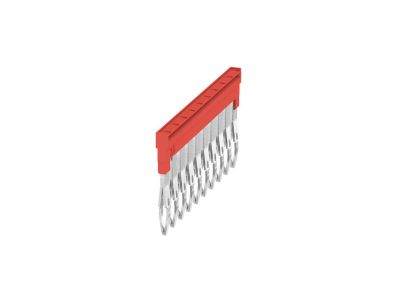

Złączka szynowa poprzeczna / mostek, czerwony ZQV 1.5N/10 RD | 1985800000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek czerwony ZQV 1.5N/10 RD (symbol 1985800000) to akcesorium przeznaczone do tworzenia połączeń poprzecznych w złączkach szeregowych serii Z. Umożliwia niezawodne zwieranie sąsiednich zacisków, co pozwala na dystrybucję tego samego potencjału bez konieczności stosowania dodatkowych przewodów. Kompaktowa konstrukcja i czytelny czerwony kolor ułatwiają identyfikację i montaż.

• Przeznaczenie: do łączenia poprzecznego zacisków w złączkach szeregowych – oszczędność czasu i miejsca w szafie sterowniczej.
• Kolor czerwony: szybka wizualna identyfikacja mostka, co zmniejsza ryzyko pomyłki podczas instalacji i serwisu.
• Kompatybilność: dedykowany do złączek szeregowych serii Z – gwarantowane dopasowanie i pewny styk.
• Montaż bez narzędzi: mostek wsuwa się bezpośrednio w gniazdo złączki, co przyspiesza okablowanie.
• Solidne wykonanie: materiał przewodzący i izolacja dostosowane do standardowych warunków pracy w rozdzielnicach (klas ochronności i obciążalności zgodnych z serią Z).

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako element systemu złączek szeregowych serii Z spełnia wymagania stawiane osprzętowi instalacyjnemu w niskonapięciowych rozdzielnicach i szafach sterowniczych.

Zastosowanie

Złączka szynowa poprzeczna znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i powtarzalne łączenie potencjałów między sąsiednimi zaciskami. Jest szczególnie przydatna w układach automatyki budynkowej i przemysłowej.

• Dystrybucja potencjału (np. faza, neutralny, sygnał sterujący) między wieloma zaciskami bez stosowania przewodów.
• Tworzenie magistrali zasilającej w szafach sterowniczych i rozdzielnicach.
• Usprawnienie okablowania w systemach sterowania (PLC, przekaźniki, styczniki) – redukcja liczby połączeń i miejsc potencjalnych awarii.
• Oszczędność miejsca w kanale kablowym dzięki rezygnacji z dodatkowych wiązek przewodów.

Wskazówki Montażowe

Montaż złączki szynowej poprzecznej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Mostek należy wsunąć w odpowiednie gniazdo złączki szeregowej, upewniając się, że zatrzasnął się pewnie. Przekrój przewodów oraz obciążalność prądowa całego połączenia muszą być dobrane zgodnie z dokumentacją techniczną złączek serii Z. Po zamontowaniu zaleca się sprawdzenie ciągłości połączenia.

FAQ

• Czy mostek można stosować w dowolnych złączkach szeregowych? Mostek ZQV 1.5N/10 RD jest dedykowany do złączek szeregowych serii Z. Przed zastosowaniem należy sprawdzić kompatybilność mechaniczną i prądową z konkretnym modelem złączki.
• Jaki jest maksymalny prąd, który może przewodzić ten mostek? Obciążalność prądowa mostka jest taka sama jak złączek, do których jest przeznaczony. Dokładne wartości należy odczytać z karty katalogowej danej złączki szeregowej serii Z.
• Czy kolor ma znaczenie techniczne? Kolor czerwony służy wyłącznie identyfikacji wizualnej – pozwala szybko odróżnić mostek od innych elementów zestawu (np. czarnych, niebieskich). Nie wpływa na parametry elektryczne.
