Złączka szynowa ochronna ZTPE 2.5/4AN/4 | 1815140000 Weidmuller

Opis i Kluczowe Cechy

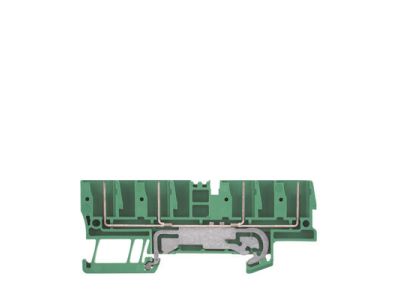

Złączka szynowa ochronna o symbolu 1815140000 (model ZTPE 2.5/4AN/4) przeznaczona jest do bezpiecznego łączenia przewodów ochronnych (PE) w rozdzielnicach modułowych. Wyposażona w cztery zaciski, które umożliwiają przyłączenie przewodów o przekroju znamionowym 2.5 mm². Szerokość modułu nie została określona w danych producenta. Montaż odbywa się na standardowej szynie TH35 (DIN), co zapewnia szybką i pewną instalację w szafkach elektrycznych.

• Cztery zaciski przyłączeniowe: pozwalają na podłączenie do czterech przewodów ochronnych w jednym punkcie, co ułatwia organizację okablowania w rozdzielnicy.
• Przekrój znamionowy przewodów 2.5 mm²: typowy dla instalacji niskiego napięcia, umożliwia bezpieczne prowadzenie przewodów ochronnych bez ryzyka przeciążenia przyłączy.
• Montaż na szynie DIN TH35: szybkie zatrzaśnięcie na szynie bez użycia narzędzi oraz łatwa zmiana konfiguracji aparatury modułowej.
• Przeznaczenie ochronne (PE): zapewnia ciągłość obwodu ochronnego i spełnia wymagania bezpieczeństwa w instalacjach uziemiających.
• Kompaktowa konstrukcja: oszczędność miejsca na szynie DIN, idealna do gęsto zabudowanych rozdzielnic.

Zgodność z Normami

Złączka szynowa ochronna ZTPE 2.5/4AN/4 została zaprojektowana zgodnie z obowiązującymi normami europejskimi i standardem DIN dotyczącym aparatury modułowej. Produkt posiada certyfikat CE, co potwierdza jego zgodność z wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej. W danych producenta nie podano konkretnych numerów norm.

Zastosowanie

Złączka ochronna znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i pewne połączenie przewodów ochronnych w rozdzielnicach niskiego napięcia. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach.

• Łączenie przewodów PE w rozdzielnicach głównych i podrozdzielniach w budynkach mieszkalnych, biurowych i przemysłowych.
• Tworzenie punktów uziemiających w szafach sterowniczych i automatyki.
• Wykorzystanie w instalacjach tymczasowych, np. na budowach, gdzie wymagana jest szybka i pewna organizacja przewodów ochronnych.
• Zastosowanie w układach wyrównania potencjałów (połączenia szyn ochronnych z konstrukcją obudowy).

Wskazówki Montażowe

Montaż złączki szynowej ochronnej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania w obwodzie. Złączkę należy zamontować na szynie TH35 (DIN) przez zatrzaśnięcie. Przewody przyłączaj do zacisków zgodnie z oznaczeniami, używając odpowiedniego momentu dokręcania według dokumentacji producenta. Przekrój przyłączanych przewodów musi być dobrany do obciążalności prądowej i wymogów norm.

FAQ

• Ile przewodów można podłączyć do złączki? Złączka wyposażona jest w cztery niezależne zaciski, co umożliwia przyłączenie do czterech przewodów ochronnych o przekroju do 2.5 mm² każdy.
• Czy złączka nadaje się do przewodów o większym przekroju? W danych producenta podano przekrój znamionowy 2.5 mm². Podłączanie przewodów o przekroju większym niż ten może skutkować nieprawidłowym zamocowaniem i utratą bezpieczeństwa. Należy stosować przewody o przekroju maksymalnie 2.5 mm².
• Jaki jest stopień ochrony (IP) złączki? W danych producenta nie podano stopnia ochrony. Typowo aparatura modułowa montowana wewnątrz rozdzielnic posiada stopień ochrony IP20. W przypadku zastosowań w warunkach podwyższonej wilgotności lub zapylenia należy zapewnić odpowiednią obudowę.
