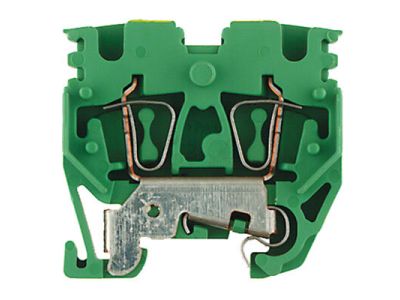

Złączka szynowa ochronna ZPEB 2.5-2 | 1712810000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ochronna ZPEB 2.5-2 (symbol 1712810000) przeznaczona jest do wykonywania bezpiecznych połączeń ochronnych w rozdzielnicach i szafkach elektrycznych. Dzięki przekrojowi przyłączeniowemu 2.5 mm² zapewnia pewny kontakt przewodów ochronnych (PE) z szyną zbiorczą, co minimalizuje ryzyko przerwania ciągłości obwodu ochronnego. Konstrukcja umożliwia szybki montaż na szynie TH35 (DIN) bez użycia narzędzi.

• Przekrój przyłączeniowy 2.5 mm²: dedykowana do przewodów o tym przekroju, gwarantuje stabilne i trwałe połączenie w obwodach ochronnych.
• 2 miejsca przyłączeniowe: umożliwia podłączenie dwóch przewodów ochronnych w jednym punkcie, co ułatwia rozgałęzianie linii PE.
• Montaż na szynie TH35 (DIN): szybkie i pewne osadzenie bez konieczności stosowania dodatkowych elementów mocujących – oszczędność czasu podczas instalacji.
• Konstrukcja ochronna (PE): przeznaczona wyłącznie do obwodów ochrony przeciwporażeniowej, zgodna z typowym oznaczeniem żółto-zielonym.
• Materiały o wysokiej przewodności: zapewniają niską rezystancję przejścia, co przekłada się na skuteczność ochrony przy przepływie prądów zwarciowych.

Zgodność z Normami

Złączka została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE potwierdzające zgodność z wymogami dyrektyw unijnych. Przeznaczona do stosowania w instalacjach niskiego napięcia, spełnia wymagania stawiane elementom ochronnym w rozdzielnicach.

Zastosowanie

Złączka szynowa ochronna ZPEB 2.5-2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne przyłączenie przewodów ochronnych do szyny PE. Sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących rozdzielnic.

• Przyłączanie przewodów ochronnych w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Rozgałęzianie obwodów ochronnych w szafach sterowniczych i automatyki przemysłowej.
• Wykonywanie połączeń wyrównawczych w instalacjach elektrycznych i teletechnicznych.
• Stosowanie w miejscach, gdzie wymagane jest szybkie i niezawodne łączenie przewodów PE bez lutowania lub zaciskania.

Wskazówki Montażowe

Montaż oraz prace konserwacyjne przy złączce szynowej ochronnej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Złączkę osadza się na szynie TH35 (DIN) przez zatrzaśnięcie. Przewody o przekroju do 2.5 mm² należy odizolować na odpowiednią długość i wprowadzić do otworów przyłączeniowych, a następnie dokręcić śruby zalecanym momentem obrotowym zgodnie z dokumentacją producenta. Przekrój przewodów oraz ich typ muszą być dobrane do prądu obciążenia i warunków środowiskowych.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, złączka ZPEB 2.5-2 jest przystosowana do przewodów linkowych i drutowych o przekroju do 2.5 mm². Zaleca się stosowanie tulejek zaciskowych dla zapewnienia pewnego kontaktu.
• Jaki jest stopień ochrony złączki po zamontowaniu w rozdzielnicy? Złączka sama w sobie nie ma określonego stopnia IP – jej ochronę określa obudowa rozdzielnicy, w której jest zainstalowana. Typowym minimalnym stopniem dla aparatury modułowej w rozdzielnicy jest IP20.
• Czy złączka może być używana jako listwa zasilająca (N)? Nie, złączka ZPEB 2.5-2 jest przeznaczona wyłącznie do obwodów ochronnych (PE). Do przewodów neutralnych (N) należy stosować odpowiednie złączki szynowe neutralne.
