Złączka szynowa ochronna ZPE 2.5/4AN WS | 1698110000 Weidmuller

Opis i Kluczowe Cechy

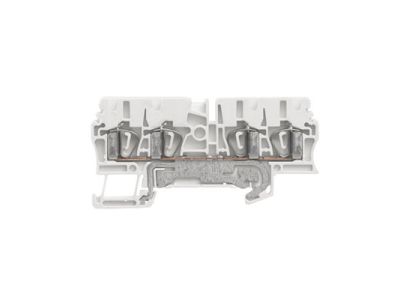

Złączka szynowa ochronna oznaczona symbolem ZPE 2.5/4AN (numer katalogowy 1698110000) przeznaczona jest do montażu na szynie TH35. Umożliwia przyłączanie przewodów ochronnych (PE/PEN) o przekroju 2,5 mm² oraz 4 mm², co zapewnia elastyczność w projektowaniu rozdzielnic elektrycznych.

• Przekrój przewodów 2,5 mm² i 4 mm²: Możliwość łączenia przewodów o dwóch różnych przekrojach w jednym punkcie – ułatwia rozgałęzianie i oszczędza miejsce w rozdzielnicy.
• Montaż na szynie TH35: Szybkie i stabilne osadzenie na standardowej szynie DIN, zgodne z powszechnie stosowaną praktyką instalacyjną.
• Przeznaczenie do przewodów ochronnych: Konstrukcja dostosowana do bezpiecznego łączenia przewodów PE i PEN w obwodach ochronnych.
• Kompaktowa budowa: Oszczędność miejsca przy zachowaniu pełnej funkcjonalności – idealna do ciasnych rozdzielnic.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zastosowano materiały i rozwiązania konstrukcyjne zgodne z europejskimi standardami bezpieczeństwa dla aparatury łączeniowej montowanej w rozdzielnicach.

Zastosowanie

Złączka szynowa ochronna ZPE 2.5/4AN znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i pewne łączenie przewodów ochronnych w instalacjach elektrycznych.

• Rozgałęzianie przewodów ochronnych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów łączeniowych dla przewodów PE i PEN w szafach sterowniczych.
• Instalacje w budynkach mieszkalnych, komercyjnych i przemysłowych wymagające zgodności z normami ochrony przeciwporażeniowej.
• Modernizacja istniejących rozdzielnic – łatwe dodawanie nowych przewodów ochronnych.

Wskazówki Montażowe

Montaż i podłączenie złączki powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Złączkę mocuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przewody należy przyłączać zgodnie z zaleceniami producenta – przekrój przewodu musi mieścić się w zakresie 2,5 mm² – 4 mm². W przypadku stosowania przewodów linkowych zaleca się użycie tulejek zaciskowych. Moment dokręcania oraz typ zacisku (sprężynowy/śrubowy) należy sprawdzić w dokumentacji technicznej produktu.

FAQ

• Czy złączka ZPE 2.5/4AN nadaje się do przewodów miedzianych i aluminiowych? Produkt przeznaczony jest przede wszystkim do przewodów miedzianych. Stosowanie przewodów aluminiowych wymaga weryfikacji z kartą katalogową – ze względu na różnice we właściwościach mechanicznych i elektrycznych.
• Jaki jest stopień ochrony (IP) tej złączki? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic, gdzie zapewniona jest dodatkowa ochrona przed dotykiem i zanieczyszczeniami. Dokładną wartość IP można znaleźć w specyfikacji technicznej producenta; typowo dla tego typu aparatury przyjmuje się IP20.
• Czy do montażu potrzebne są narzędzia? W zależności od wersji (zacisk sprężynowy lub śrubowy) montaż może być beznarzędziowy lub wymagać użycia śrubokręta. Symbol ZPE 2.5/4AN wskazuje na zacisk sprężynowy (beznarzędziowy) – dla pewności zalecamy sprawdzenie opisu na opakowaniu lub karcie katalogowej.
