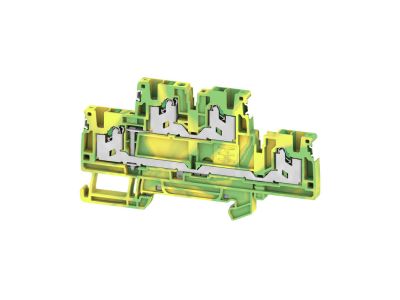

Złączka szynowa ochronna S2T 2.5 PE DL SNAP IN seria S | 2902520000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ochronna S2T 2.5 PE DL SNAP IN seria S to nowoczesne rozwiązanie do szybkiego i niezawodnego łączenia przewodów ochronnych PE na szynie DIN. Konstrukcja "SNAP IN" umożliwia montaż bez użycia narzędzi – wystarczy docisnąć złączkę do szyny, aby uzyskać pewne i stabilne połączenie. Przeznaczona do przewodów o przekroju 2,5 mm², gwarantuje skuteczną ochronę przeciwporażeniową w instalacjach elektrycznych.

• Konstrukcja "SNAP IN": Szybki montaż bez narzędzi – oszczędność czasu przy pracach instalacyjnych i serwisowych.
• Przewód 2,5 mm²: Kompatybilna z szerokim zakresem przewodów ochronnych, zapewnia niską rezystancję połączenia.
• Ochrona szeregowa: Umożliwia tworzenie szeregowych połączeń szynowych, ułatwiających organizację i rozbudowę instalacji.
• Szyna DIN: Przeznaczona do montażu na standardowych szynach TH35, powszechnie stosowanych w rozdzielnicach i szafach sterowniczych.
• Materiał izolacyjny: Wykonana z tworzywa samogasnącego, odpornego na działanie wysokich temperatur i zapewniającego izolację elektryczną.

Zgodność z Normami

Złączka spełnia wymagania norm europejskich dla złącz i osprzętu instalacyjnego, w tym normy dotyczące ochrony przeciwporażeniowej. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Złączka szynowa S2T 2.5 PE DL SNAP IN seria S znajduje zastosowanie w instalacjach wymagających szybkiego i niezawodnego łączenia przewodów ochronnych PE.

• Łączenie przewodów PE w rozdzielnicach elektrycznych i szafach sterowniczych.
• Budowa i rozbudowa instalacji uziemiających w systemach ochrony przeciwporażeniowej.
• Instalacje przemysłowe i komercyjne, gdzie wymagana jest organizacja przewodów ochronnych na szynach DIN.
• Modernizacja istniejących instalacji – szybki montaż bez konieczności demontażu szyny.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Złączkę należy docisnąć do szyny DIN do momentu wyraźnego "kliknięcia", sygnalizującego prawidłowe zatrzaśnięcie. Przewód ochronny PE wprowadzić do złączki i dokręcić śrubę mocującą (jeśli występuje) zgodnie z zalecanym momentem dokręcania. Należy upewnić się, że przewód jest odpowiednio dobrany do przekroju 2,5 mm² i prawidłowo umieszczony w złączce.

FAQ

• Czy złączka nadaje się do przewodów o innych przekrojach? Złączka jest zaprojektowana do przewodów o przekroju 2,5 mm². Dla innych przekrojów należy stosować odpowiednie złączki z tej samej serii.
• Czy złączkę można stosować na szynach innych niż DIN? Złączka przeznaczona jest do montażu na standardowych szynach TH35 (szyna DIN). Nie zaleca się stosowania na szynach o innych wymiarach.
• Czy złączka wymaga dodatkowego narzędzia do montażu? Konstrukcja "SNAP IN" umożliwia montaż bez użycia narzędzi – wystarczy docisnąć złączkę do szyny. W przypadku konieczności dokręcenia przewodu, może być potrzebny śrubokręt.
