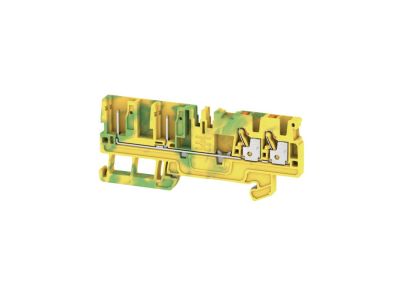

Złączka szynowa ochronna APGTB 2.5 PE 4C/2 | 1513920000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ochronna APGTB 2.5 PE 4C/2 (symbol 1513920000) przeznaczona jest do tworzenia niezawodnych połączeń przewodów ochronnych (PE) w rozdzielnicach modułowych. Przystosowana do przewodów o przekroju 2.5 mm², gwarantuje niską rezystancję styku i bezpieczne odprowadzenie prądów zwarciowych. Kompaktowa konstrukcja umożliwia szybki montaż na standardowej szynie TH35.

• Przekrój przewodu 2.5 mm²: Umożliwia podłączenie typowych przewodów ochronnych stosowanych w instalacjach domowych i przemysłowych, zapewniając pewny i trwały styk.
• Funkcja ochronna PE: Dedykowana do przewodu ochronnego (uziemienia), spełnia kluczową rolę w systemie ochrony przeciwporażeniowej poprzez bezpieczne odprowadzenie prądu zwarciowego do ziemi.
• Montaż na szynę TH35 (DIN): Standardowe mocowanie w rozdzielnicach modułowych ułatwia instalację i zapewnia stabilne położenie w szafie rozdzielczej.
• Symbol katalogowy 1513920000: Unikalny numer identyfikacyjny ułatwiający zamawianie, magazynowanie i weryfikację zgodności z projektem.
• Konstrukcja modułowa: Umożliwia łączenie z innymi elementami serii APGTB w celu budowy rozbudowanych systemów uziemiających.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi (oznakowanie CE) oraz standardami bezpieczeństwa dla aparatury modułowej. Spełnia wymagania stawiane złączkom ochronnym w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa ochronna APGTB 2.5 PE 4C/2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne uziemienie obwodów modułowych. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Tworzenie punktów uziemiających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów ochronnych w szafach sterowniczych i automatyce budynkowej.
• Realizacja wyrównania potencjałów w instalacjach elektrycznych obiektów użyteczności publicznej.
• Budowa szyn ochronnych w systemach modułowych z możliwością rozbudowy.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy przygotować zgodnie z zalecanym przekrojem 2.5 mm², a połączenia dokręcić momentem podanym w dokumentacji producenta. Dobór przekroju przewodu musi uwzględniać przewidywany prąd w obwodzie ochronnym.

FAQ

• Jaki przekrój przewodu mogę podłączyć do tej złączki? Złączka przeznaczona jest do przewodów o przekroju 2.5 mm². Stosowanie innych przekrojów może pogorszyć jakość połączenia i wpłynąć na bezpieczeństwo.
• Czy złączka nadaje się wyłącznie do przewodu ochronnego (PE)? Tak, oznaczenie "PE" w nazwie wskazuje, że produkt jest dedykowany do przewodu ochronnego (uziemienia). Nie należy go stosować do przewodów fazowych lub neutralnych.
• Jak zamontować złączkę na szynie DIN? Należy umieścić złączkę na szynie TH35, a następnie docisnąć do oporu aż do zatrzaśnięcia. W celu demontażu użyj śrubokręta do odciągnięcia zaczepu. Przed montażem odłącz napięcie.
