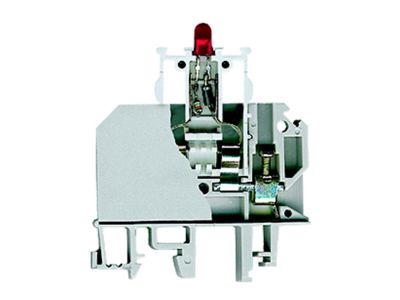

Złączka szynowa gwintowa z bezpiecznikiem i diodą, wersja dla prądu stałego 12V, 2,5 mm2, TS 32,35, | 13202972 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa z bezpiecznikiem i diodą, dedykowana do pracy w obwodach prądu stałego o napięciu 12 V, symbol 13202972. Łączy funkcję bezpiecznikową (ochrona przed przeciążeniem) z diodą zabezpieczającą przed odwrotną polaryzacją, co zwiększa niezawodność instalacji. Wyposażona w zaciski śrubowe umożliwiające podłączenie przewodów o przekroju do 2,5 mm², montowana na szynie TS 32/35.

• Napięcie stałe 12 V: dedykowana konstrukcja do bezpiecznej pracy w obwodach zasilania prądem stałym – idealna do systemów automatyki, sterowników PLC i szaf sterowniczych.
• Zintegrowany bezpiecznik: umożliwia lokalną ochronę przewodu lub odbiornika przed skutkami przeciążenia i zwarć, bez konieczności stosowania dodatkowych wkładek topikowych (zgodnie z doborem instalatora).
• Dioda ochronna: przeciwdziała uszkodzeniu elementów układu w przypadku błędnego podłączenia biegunów – zwiększa żywotność urządzeń.
• Zaciski śrubowe (gwintowe): pewny i trwały zacisk przewodów o przekroju do 2,5 mm², łatwy montaż bez specjalistycznych narzędzi.
• Montaż na szynie TS 32/35: szybkie i stabilne mocowanie w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami (DIN VDE). Szczegółowe dane dotyczące konkretnych norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Złączka szynowa z bezpiecznikiem i diodą znajduje zastosowanie wszędzie tam, gdzie konieczna jest lokalna ochrona i zabezpieczenie przed odwrotną polaryzacją w obwodach DC niskiego napięcia.

• Zasilanie sterowników PLC i modułów automatyki w szafach sterowniczych.
• Ochrona obwodów sygnalizacyjnych i przekaźnikowych w instalacjach 12 V DC.
• Zabezpieczenie czujników, aktuatorów i głowic w systemach sterowania budynkowego (BMS).
• Stosowanie w rozdzielnicach pomocniczych przy zasilaniu z przekształtników DC.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Urządzenie montuje się na szynie TH35 (TS 32/35) zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do prądu znamionowego bezpiecznika oraz obciążenia. Dokręcić śruby momentem podanym w dokumentacji, unikając nadmiernego docisku mogącego spowodować uszkodzenie zacisku.

FAQ

• Czy złączka ma wbudowane podświetlenie lub sygnalizację LED? W nazwie produktu wymieniona jest dioda, ale nie jest to dioda sygnalizacyjna. Zastosowana dioda pełni funkcję ochronną przed odwrotną polaryzacją. Brak informacji o podświetleniu – w tej wersji nie przewidziano sygnalizacji wizualnej.
• Jaki stopień ochrony IP ma złączka? Producent nie podaje stopnia IP w dostępnych danych. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20 – złączka wymaga zabudowy w obudowie o odpowiednim stopniu ochrony dla danego środowiska.
• Czy bezpiecznik jest wymienny i jaki typ wkładki zastosowano? W złączce przewidziano miejsce na standardową wkładkę bezpiecznikową (np. szklaną 5×20 mm lub inną) – szczegółowe dane (wymiary, prąd znamionowy) należy sprawdzić w karcie katalogowej. Instalator powinien dobrać wkładkę odpowiednią do zabezpieczanego obwodu.
