Złączka szynowa gwintowa z bezpiecznikiem, 2,5mm2 TS35 1-tor ZUB1-2.5D(230V) | 13202982 Simet

Opis i Kluczowe Cechy

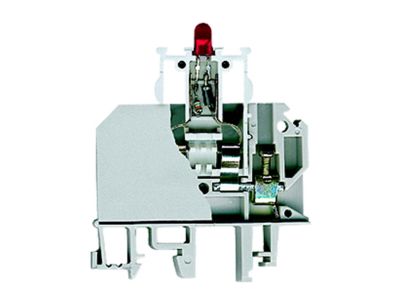

Złączka szynowa gwintowa ZUB1-2.5D (symbol 13202982) przeznaczona jest do montażu na szynie TS35 i wyposażona w bezpiecznik oraz diodę sygnalizacyjną. Dzięki wersji na prąd zmienny 230 V oraz maksymalnemu przekrojowi przewodu 2,5 mm² umożliwia bezpieczne zasilanie i zabezpieczenie pojedynczego toru obwodu.

• Napięcie znamionowe 230 V AC: dedykowana do typowych instalacji jednofazowych, zapewnia zgodność z napięciem sieciowym.
• Przekrój przewodu do 2,5 mm²: kompatybilna z popularnymi przewodami instalacyjnymi, ułatwia podłączenie w rozdzielnicy.
• Wbudowany bezpiecznik: zapewnia ochronę przeciążeniową i zwarciową podłączonego obwodu bez konieczności stosowania dodatkowego zabezpieczenia.
• Dioda sygnalizacyjna: wizualnie informuje o obecności napięcia, co ułatwia diagnostykę i zwiększa bezpieczeństwo eksploatacji.
• Montaż na szynie TS35 (DIN): szybki i pewny sposób instalacji w standardowych rozdzielnicach i szafkach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i wyposażony w certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami dla sprzętu łączeniowego i zabezpieczającego.

Zastosowanie

Złączka ZUB1-2.5D znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne zasilanie i zabezpieczenie jednego obwodu z możliwością wizualnej kontroli napięcia.

• Zasilanie i zabezpieczenie pojedynczych odbiorników w rozdzielnicach modułowych.
• Wydzielenie i sygnalizacja obwodu pomocniczego w szafkach automatyki.
• Zastosowanie w instalacjach tymczasowych lub serwisowych jako punkt podłączenia zintegrowanym bezpiecznikiem.
• Element rozdzielnic w budynkach mieszkalnych i komercyjnych, gdzie wymagany jest jeden tor zasilania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po upewnieniu się, że instalacja jest odłączona od napięcia. Złączkę należy zamocować na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody podłączyć do zacisków gwintowych, stosując moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodu dobrać do wartości prądu zabezpieczenia (maks. 2,5 mm²). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie.

FAQ

• Czy złączka posiada podświetlenie LED? Tak, wbudowana dioda sygnalizuje obecność napięcia 230 V AC. Działa przy normalnym zasilaniu i świeci się, gdy bezpiecznik jest sprawny.
• Jaki stopień ochronności ma produkt? Parametr ten nie został podany w dokumentacji. Standardowo złączki szynowe do montażu wewnątrz rozdzielnic mają stopień ochrony IP20.
• Czy to jest złączka jednobiegunowa? Tak, produkt oznaczono jako 1-tor – przeznaczony do zasilania jednego obwodu jednofazowego (L/N) zintegrowanym bezpiecznikiem.
