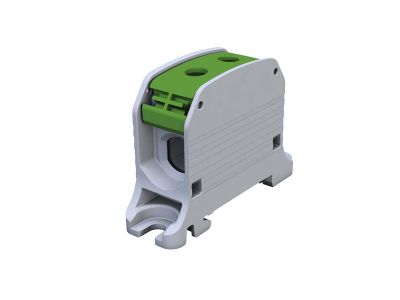

Złączka szynowa gwintowa, STB 50, Al/Cu,87310 SIMBLOCK, zielony | 81001005 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa STB 50 z serii SIMBLOCK, o numerze katalogowym 87310, to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane przez renomowanego producenta SIMET. Produkt ten charakteryzuje się uniwersalnością materiałową, co oznacza, że jest przystosowany do bezpiecznego i trwałego łączenia przewodów wykonanych zarówno z aluminium (Al), jak i z miedzi (Cu). Zastosowanie specjalistycznego korpusu pozwala na eliminację zjawiska korozji elektrochemicznej na styku różnych metali, co jest kluczowe dla zachowania ciągłości zasilania w wymagających instalacjach przemysłowych.

• Wysoka obciążalność: Konstrukcja złączki STB 50 pozwala na pracę z dużymi prądami znamionowymi, co czyni ją idealnym elementem w rozdzielnicach głównych i układach zasilania.
• Uniwersalność Al/Cu: Specjalna powłoka kontaktowa umożliwia bezpośrednie wprowadzanie żył aluminiowych bez ryzyka degradacji połączenia.
• Wytrzymała obudowa: Wykonana z wysokiej jakości tworzywa w kolorze zielonym, co ułatwia identyfikację wizualną wewnątrz szafy sterowniczej.
• Stabilny montaż: Mechanizm zatrzaskowy gwarantuje pewne osadzenie na standardowej szynie montażowej DIN (TH35).

Zgodność z Normami

Złączka STB 50 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy PN-EN 60947-7-1, która określa parametry dla aparatury niskonapięciowej i złączek listwowych do przewodów miedzianych (oraz odpowiednie aneksy dla przewodów aluminiowych). Produkt posiada certyfikację CE, co potwierdza jego dopuszczenie do profesjonalnego obrotu i użytkowania w instalacjach budynkowych oraz przemysłowych, zapewniając pełne bezpieczeństwo przeciwpożarowe i elektryczne.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz rozdzielnic niskiego napięcia. Dzięki możliwości łączenia przewodów o dużych przekrojach (do 50 mm²), złączka STB 50 jest wykorzystywana jako punkt zasilający lub rozdzielczy w:

• Zakładach przemysłowych i liniach produkcyjnych.
• Infrastrukturze energetycznej budynków wielorodzinnych i biurowców.
• Systemach fotowoltaicznych (PV) przy łączeniu inwerterów z rozdzielnicami AC.
• Układach kompensacji mocy biernej.

Wskazówki Montażowe

Aby zapewnić maksymalną wydajność i bezpieczeństwo instalacji, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: W przypadku żył aluminiowych zaleca się usunięcie warstwy tlenków bezpośrednio przed montażem oraz zastosowanie pasty stykowej.
• Moment dokręcania: Należy używać klucza dynamometrycznego, aby dokręcić śruby zaciskowe z momentem zalecanym przez producenta (zgodnie z dokumentacją techniczną dla przekroju 50 mm²), co zapobiega luzowaniu się styków pod wpływem drgań i zmian temperatury.
• Montaż na szynie: Złączkę należy zatrzasnąć na szynie DIN TH35, upewniając się, że mechanizm blokujący zadziałał poprawnie.
• Odstępy izolacyjne: Należy zachować odpowiednie odległości między sąsiednimi złączkami o różnych potencjałach, zgodnie z projektem instalacji.

FAQ

• Czy złączka wymaga stosowania tulejek zaciskowych? W przypadku przewodów typu linka zaleca się stosowanie tulejek, aby zapobiec rozwarstwieniu drucików i zapewnić optymalną powierzchnię styku.
• Czy kolor zielony oznacza funkcję ochronną PE? Kolor obudowy ułatwia identyfikację, jednak zawsze należy kierować się schematem elektrycznym i oznaczeniami projektowymi. Złączka STB 50 w kolorze zielonym jest złączką torową.
• Czy można w jednym zacisku łączyć jednocześnie miedź i aluminium? Złączka jest przystosowana do obu materiałów, jednak zaleca się wprowadzanie jednego rodzaju przewodnika do pojedynczego punktu zaciskowego, chyba że dokumentacja techniczna stanowi inaczej.
