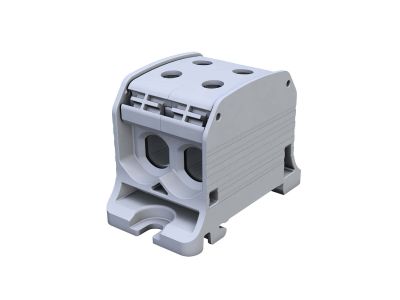

Złączka szynowa gwintowa STB 50-2, Al/Cu 87320 SIMBLOCK szara | 81002002 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa STB 50-2 z serii SIMBLOCK to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Kluczowym atutem tego modelu jest jego uniwersalność materiałowa – specjalna konstrukcja zacisku pozwala na bezpieczne i trwałe łączenie przewodów wykonanych zarówno z aluminium (Al), jak i miedzi (Cu). Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych w kolorze szarym, złączka zapewnia doskonałą odporność na przebicia oraz stabilność mechaniczną w szerokim zakresie temperatur roboczych.

• Uniwersalność Al/Cu: Specjalna powłoka kontaktowa eliminuje zjawisko korozji elektrochemicznej na styku różnych metali.
• Solidny zacisk gwintowy: Gwarantuje wysoką siłę docisku, co przekłada się na niską rezystancję przejścia i minimalizację strat energii.
• Montaż na szynie DIN: Standardowy system mocowania pozwala na błyskawiczną instalację w rozdzielnicach i szafach sterowniczych.
• Kompaktowa budowa: Optymalizacja wymiarów pozwala na oszczędność miejsca na szynie montażowej przy zachowaniu pełnych parametrów prądowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Złączka STB 50-2 spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jej przydatność do pracy w niskonapięciowych aparaturach rozdzielczych i sterowniczych. Zastosowane tworzywa sztuczne posiadają odpowiednie klasy palności, co zwiększa bezpieczeństwo pożarowe całej instalacji elektrycznej.

Zastosowanie

Złączka SIMBLOCK STB 50-2 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Łączenia kabli zasilających w głównych rozdzielnicach budynkowych.
• Systemów automatyki przemysłowej, gdzie wymagana jest wysoka niezawodność połączeń.
• Instalacji fotowoltaicznych i odnawialnych źródeł energii przy przejściach z okablowania aluminiowego na miedziane.
• Modernizacji istniejących sieci, gdzie zachodzi potrzeba bezpiecznego łączenia starszych pionów aluminiowych z nową aparaturą miedzianą.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę złączki, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Końcówki przewodów aluminiowych powinny zostać oczyszczone z warstwy tlenków i pokryte odpowiednią pastą stykową.
• Moment dokręcania: Należy używać klucza dynamometrycznego, aby uzyskać zalecany przez producenta moment dokręcania śrub, co zapobiega luzowaniu się styków pod wpływem drgań lub cykli termicznych.
• Prowadzenie przewodów: Przewody powinny być wprowadzone do zacisku prosto, bez zbędnych naprężeń mechanicznych oddziałujących na korpus złączki.
• Blokada końcowa: Zaleca się stosowanie trzymaczy końcowych na szynie DIN, aby zapobiec przesuwaniu się bloku złączek.

FAQ

Czy złączka STB 50-2 wymaga stosowania tulejek zaciskowych?
W przypadku przewodów typu linka zaleca się stosowanie tulejek, aby zapewnić równomierny docisk wszystkich drucików w zacisku. Przy przewodach typu drut nie jest to wymagane.

Czy można mieszać przewody Al i Cu w jednym zacisku?
Złączka jest przystosowana do obu typów materiałów, jednak dla zachowania najwyższych standardów bezpieczeństwa zaleca się stosowanie dedykowanych past do aluminium przy połączeniach tego typu.

Jaki jest stopień ochrony tej złączki?
Złączka zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej.
