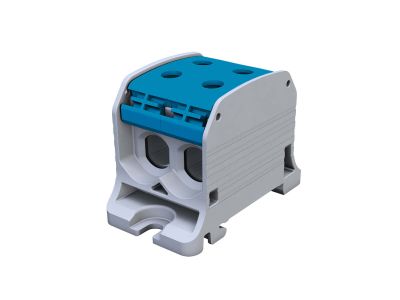

Złączka szynowa gwintowa STB 50-2, Al/Cu 87320 SIMBLOCK niebieska | 81002003 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa STB 50-2 z serii SIMBLOCK to zaawansowane rozwiązanie elektrotechniczne zaprojektowane przez renomowanego producenta SIMET. Produkt ten charakteryzuje się wyjątkową uniwersalnością, umożliwiając bezpieczne i trwałe połączenie przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al). Niebieski kolor obudowy jednoznacznie identyfikuje złączkę jako element przeznaczony do torów neutralnych (N) w instalacjach rozdzielczych.

• Wielomateriałowość: Specjalna konstrukcja zacisku pozwala na bezpośrednie łączenie kabli aluminiowych i miedzianych bez ryzyka wystąpienia korozji elektrochemicznej.
• Wysoka obciążalność: Przystosowana do obsługi dużych przekrojów przewodów, co gwarantuje stabilność termiczną przy wysokich prądach znamionowych.
• Solidna obudowa: Wykonana z wysokiej jakości tworzywa izolacyjnego, które zapewnia doskonałe parametry dielektryczne oraz odporność na uszkodzenia mechaniczne.
• Pewność styku: System gwintowy zapewnia wysoki moment docisku, co minimalizuje rezystancję przejścia i zapobiega przegrzewaniu się punktów styku.

Zgodność z Normami

Złączka STB 50-2 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jej przydatność do profesjonalnych zastosowań w aparaturze rozdzielczej i sterowniczej. Produkt posiada certyfikację CE, co gwarantuje zgodność z dyrektywami niskonapięciowymi oraz zapewnia najwyższy poziom bezpieczeństwa użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych, gdzie wymagana jest niezawodność i przejrzystość instalacji. Idealnie sprawdza się w:

• Rozdzielnicach głównych i obiektowych: Jako punkt rozdziału potencjału neutralnego.
• Przemysłowych układach sterowania: Gdzie konieczne jest łączenie przewodów o dużych przekrojach zasilających maszyny.
• Instalacjach fotowoltaicznych i OZE: Przy łączeniu inwerterów z siecią, gdzie często stosuje się kable aluminiowe dla optymalizacji kosztów.
• Modernizacjach starych instalacji: Umożliwiając bezpieczne przejście z pionów aluminiowych na nowoczesne okablowanie miedziane.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złączki. Należy przestrzegać następujących wytycznych:

• Montaż na szynie: Złączka jest przystosowana do szybkiego montażu na standardowej szynie montażowej DIN TS35.
• Przygotowanie przewodów: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków z żyły oraz zastosowanie odpowiedniej pasty stykowej.
• Moment dokręcania: Należy używać klucza dynamometrycznego, aby dokręcić śruby z momentem zalecanym przez producenta, co zapobiega poluzowaniu się styku pod wpływem drgań lub cykli termicznych.
• Izolacja: Należy upewnić się, że odizolowany odcinek przewodu jest w całości schowany w komorze zaciskowej, aby zachować odpowiedni stopień ochrony przed dotykiem bezpośrednim.

FAQ

• Czy złączka STB 50-2 wymaga stosowania tulejek zaciskowych? W przypadku przewodów typu linka zaleca się stosowanie tulejek, aby zapewnić równomierny docisk wszystkich drucików żyły. Przy drutach nie jest to wymagane.
• Czy można w jednej złączce połączyć jednocześnie przewód Al i Cu? Tak, konstrukcja zacisku SIMBLOCK jest dedykowana do bezpiecznego łączenia obu tych materiałów.
• Jaki jest główny cel niebieskiego koloru obudowy? Kolor niebieski służy do szybkiej wizualnej identyfikacji toru neutralnego (N) w rozdzielnicy, co ułatwia serwisowanie i montaż zgodnie ze schematami elektrycznymi.
