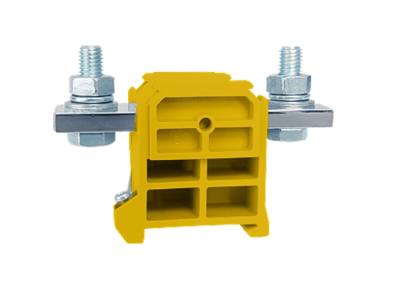

Złączka szynowa gwintowa, seria STANDARD 240,0 mm2, TS 35 + śruba, 1 tor | 12904314 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa serii STANDARD o symbolu 12904314 przeznaczona jest do montażu na szynie TS35. Dzięki przekrojowi 240 mm² umożliwia pewne i trwałe przyłączenie przewodów o dużej średnicy, co przekłada się na niską rezystancję połączeń i minimalizację strat mocy w instalacjach przemysłowych. Konstrukcja z gwintowanym zaciskiem i śrubą gwarantuje łatwy montaż oraz bezpieczny docisk przewodu.

• Przekrój 240 mm²: obsługa przewodów o dużym przekroju, co przekłada się na zmniejszenie nagrzewania się połączeń i wyższą niezawodność przy obciążeniach.
• Montaż na szynie TS35: szybkie i stabilne osadzenie w rozdzielnicy zgodne ze standardem DIN, ułatwiające rozbudowę instalacji.
• Połączenie gwintowe z śrubą: pewny docisk przewodu bez ryzyka poluzowania, możliwość wielokrotnego montażu i demontażu.
• 1 tor (jednobiegunowa): dedykowana do prowadzenia jednego obwodu zasilania lub sygnału, upraszczająca identyfikację w szafie.
• Seria STANDARD: sprawdzona konstrukcja do typowych zastosowań w elektroenergetyce i automatyce, zapewniająca powtarzalną jakość połączeń.

Zgodność z Normami

Złączka szynowa gwintowa spełnia wymagania europejskich norm dotyczących bezpieczeństwa i jakości połączeń elektrycznych. Produkt posiada oznaczenie CE i jest zgodny ze standardami DIN dla szyn montażowych TS35. Dokładne numery norm (np. IEC/EN) należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Złączka przeznaczona jest do wykonywania bezpiecznych i trwałych połączeń w instalacjach elektrycznych i sterowniczych. Sprawdza się w następujących scenariuszach:

• Przyłączanie przewodów zasilających dużej mocy w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie szyn zbiorczych z odbiornikami w szafach sterowniczych i rozdzielczych.
• Tworzenie punktów odgałęźnych w liniach kablowych (1 tor – jeden obwód).
• Zastosowania w przemyśle, budownictwie infrastrukturalnym oraz instalacjach fotowoltaicznych (jako złączka do szyny DIN).

Wskazówki Montażowe

Montaż złączki szynowej może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę należy zamontować na szynie TH35 (TS35) zgodnie z jej profilem. Przewód o odpowiednim przekroju (do 240 mm²) wprowadzić w otwór zaciskowy i dokręcić śrubę momentem podanym w karcie katalogowej producenta (jeśli nie jest dostępny – stosować typowy moment dla gwintów wkrętów/dławnic w zależności od rozmiaru). Przekrój przewodu dobrać do spodziewanego prądu obciążenia zgodnie z normami instalacyjnymi. Po zmontowaniu sprawdzić poprawność dociśnięcia przewodu.

FAQ

• Jaki jest maksymalny przekrój przewodu dla tej złączki? Z nazwy produktu wynika, że obsługuje przewody o przekroju 240 mm² – jest to wartość maksymalna.
• Czy złączka nadaje się do przewodów aluminiowych? Producent nie podaje informacji o dopuszczeniu aluminium. W przypadku przewodów aluminiowych zaleca się stosowanie odpowiednich past lub podkładek oraz konsultację z dokumentacją techniczną.
• Jaki jest stopień ochrony IP złączki? W dostarczonych danych nie ma podanego stopnia IP. Standardowo złączki montowane wewnątrz rozdzielnic mają ochronę przed dotykiem (IP20). Szczegółowe informacje należy sprawdzić w dokumentacji technicznej konkretnego produktu.
