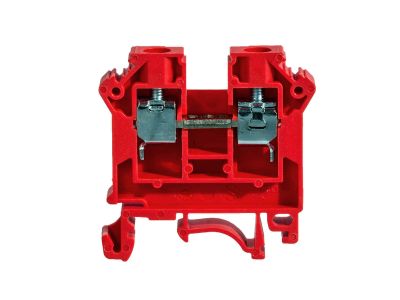

Złączka szynowa gwintowa, seria NOWA, 6,0 mm2, TS 32,35, 1 tor czerwony | 11421311 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa z serii NOWA to profesjonalne rozwiązanie przeznaczone do łączenia przewodów w szafach sterowniczych i rozdzielnicach elektrycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 6,0 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych. Wykonanie w kolorze czerwonym ułatwia identyfikację konkretnych obwodów w złożonych systemach automatyki, co jest kluczowe dla bezpieczeństwa i przejrzystości instalacji.

• Solidny zacisk gwintowy: Gwarantuje trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań.
• Uniwersalność montażu: Konstrukcja stopy pozwala na montaż na szynach nośnych TS 35 oraz TS 32, co czyni ją kompatybilną zarówno z nowymi, jak i starszymi typami rozdzielnic.
• Wysoka jakość materiałów: Korpus wykonany z tworzywa o wysokich właściwościach izolacyjnych zapewnia długotrwałą eksploatację w wymagających warunkach przemysłowych.
• Jednotorowa konstrukcja: Umożliwia precyzyjne budowanie listew zaciskowych zgodnie z projektem instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Złączki serii NOWA spełniają wymagania bezpieczeństwa w zakresie wytrzymałości dielektrycznej oraz odporności na prądy pełzające. Dzięki certyfikacji producenta SIMET, komponent ten może być stosowany w instalacjach wymagających wysokiej niezawodności i potwierdzonej jakości komponentów.

Zastosowanie

Złączka szynowa 6,0 mm² znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Budowie rozdzielnic niskiego napięcia w obiektach przemysłowych i komercyjnych.
• Systemach automatyki budynkowej, gdzie wymagana jest czytelna identyfikacja torów prądowych (kolor czerwony).
• Układach sterowania maszyn, zapewniając pewne połączenie przewodów zasilających i sygnałowych.
• Modernizacji istniejących instalacji dzięki kompatybilności z szyną TS 32.

Wskazówki Montażowe

Podczas montażu złączki należy zwrócić uwagę na odpowiednie przygotowanie przewodu. Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka, co zwiększa powierzchnię styku i zapobiega przecinaniu pojedynczych drucików przez śrubę zaciskową. Złączkę należy zatrzasnąć na szynie DIN (TS 35 lub TS 32) do momentu usłyszenia charakterystycznego kliknięcia. Należy przestrzegać zalecanego momentu dokręcania śrub, aby zapewnić optymalny docisk bez ryzyka uszkodzenia gwintu lub deformacji zacisku.

FAQ

• Czy złączka pasuje na standardową szynę DIN? Tak, produkt jest przystosowany do montażu na najpopularniejszej szynie TS 35 oraz na szynie typu G (TS 32).
• Jaki jest maksymalny przekrój przewodu? Złączka jest dedykowana do przewodów o przekroju znamionowym 6,0 mm², jednak dopuszcza montaż przewodów o mniejszym przekroju przy zachowaniu odpowiedniej techniki zaciskania.
• Czy kolor czerwony ma znaczenie techniczne? Kolorystyka służy przede wszystkim do organizacji i wizualnej identyfikacji obwodów (np. obwody sterownicze AC lub DC), co przyspiesza prace serwisowe.
