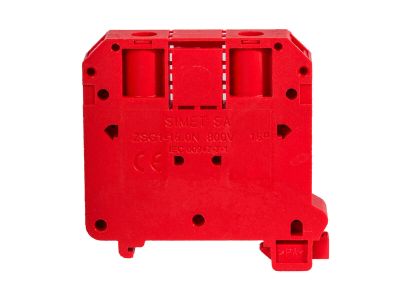

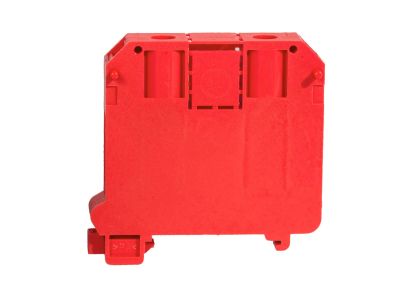

Złączka szynowa gwintowa, seria NOWA, 16,0 mm2, TS 35, 1 tor czerwony | 11621311 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa serii NOWA o symbolu 11621311 przeznaczona jest do bezpiecznego i pewnego łączenia przewodów z szyną TS35. Dzięki przekrojowi zacisku 16,0 mm² umożliwia podłączenie przewodów o znacznym przekroju, co zapewnia niską rezystancję styku i stabilne połączenie elektryczne w instalacjach rozdzielnicowych. Konstrukcja z jednym torem (zaciskiem) w kolorze czerwonym ułatwia szybką identyfikację obwodu podczas montażu i serwisu.

• Przekrój zacisku 16,0 mm²: Pozwala na podłączenie przewodów o dużym przekroju (np. 16 mm² linka/drut), co gwarantuje pewny styk elektryczny i minimalne straty mocy.
• Montaż na szynie TS35 (DIN): Szybkie i stabilne osadzenie w standardowej rozdzielnicy modułowej, bez konieczności użycia narzędzi.
• Gwintowy system zacisku: Zapewnia wysoką siłę docisku i trwałość połączenia – przewód zabezpieczony przed samoczynnym poluzowaniem.
• 1 tor (jeden zacisk): Przeznaczona do pojedynczego przewodu, co ułatwia prowadzenie instalacji i zachowanie porządku w szafie.
• Kolor czerwony izolacji: Umożliwia wizualne oznaczenie obwodu (np. faza L), co skraca czas identyfikacji i zmniejsza ryzyko pomyłki podczas eksploatacji.

Zgodność z Normami

Złączka szynowa spełnia wymagania obowiązujących norm europejskich (dyrektywa niskonapięciowa) oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami branżowymi dla aparatury łączeniowej montowanej na szynie DIN. Rekomendujemy stosowanie zgodnie z przepisami budowy instalacji elektrycznych (np. normy serii IEC/EN 61439).

Zastosowanie

Złączka szynowa gwintowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i bezpieczne przyłączenie przewodów do szyny zbiorczej (PE/N/L) w rozdzielnicach elektrycznych.

• Łączenie przewodów ochronnych PE lub neutralnych N z szyną wyrównawczą w rozdzielnicy głównej i podrozdzielnicach.
• Podłączenie przewodów fazowych (L) w systemach dystrybucji energii, gdzie wymagany jest zacisk o przekroju 16 mm².
• W instalacach budynkowych i przemysłowych – jako element łączeniowy w szafach sterowniczych i zasilających.
• Do szybkiego rozdzielania obwodów na szynie TS35 w miejscach o ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż i obsługa złączki mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Złączkę mocuje się na szynie TH35 (TS35) poprzez zatrzaśnięcie. Przewód o przekroju dostosowanym do zacisku (max. 16 mm²) odizolować na odpowiednią długość i wsunąć w otwór, a następnie dokręcić śrubę z zalecanym momentem dokręcania (zgodnie z dokumentacją producenta). Używać wyłącznie przewodów miedzianych lub aluminiowych odpowiednich dla danego zastosowania. Po zakończeniu montażu sprawdzić siłę docisku – przewód nie powinien dać się wyciągnąć ręką.

FAQ

• Jaki jest maksymalny przekrój przewodu możliwy do podłączenia? Złączka jest przystosowana do przewodów o przekroju do 16,0 mm² (linka lub drut). Należy stosować przewody zgodne z normą DIN VDE 0295.
• Czy złączka nadaje się do przewodów aluminiowych? Tak, dopuszcza się łączenie przewodów miedzianych i aluminiowych, jednak ze względu na różnice w rozszerzalności cieplnej zalecamy okresowe sprawdzanie dokręcenia zacisku oraz stosowanie pasty antyoksydacyjnej dla połączeń aluminiowych.
• Dlaczego kolor czerwony? Czy to oznacza fazę? Kolor czerwony izolacji nie definiuje ściśle przeznaczenia, ale umożliwia szybką identyfikację wizualną – w wielu instalacjach stosuje się go do oznaczania przewodów fazowych (L). Użytkownik powinien samodzielnie oznaczyć złączkę zgodnie z projektem i obowiązującymi normami kolorystycznymi.
