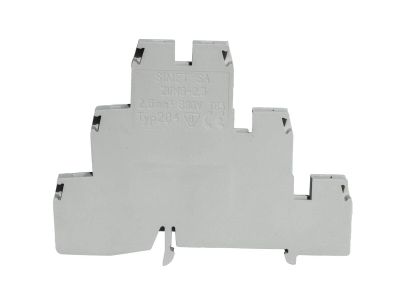

Złączka szynowa gwintowa piętrowa, 2,5mm2 TS35 3-tory ZUW3-2.5, szara | 13204312 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa piętrowa ZUW3-2.5 (symbol 13204312) to element łączeniowy przeznaczony do montażu na szynie TS35. Dzięki trzem torom i przekrojowi 2,5 mm² umożliwia bezpieczne łączenie przewodów aluminiowych i miedzianych. Prąd znamionowy 24 A oraz napięcie znamionowe 400 V zapewniają niezawodną pracę w typowych obwodach instalacyjnych. Kompaktowe wymiary 7,5x61x88 mm ułatwiają zabudowę w rozdzielnicy.

• Prąd znamionowy 24 A: gwarantuje bezpieczne przewodzenie obciążenia bez ryzyka przegrzania w standardowych obwodach.
• Napięcie znamionowe 400 V: umożliwia stosowanie w instalacjach jednofazowych i trójfazowych o napięciu sieciowym.
• Przekrój 2,5 mm²: optymalny do łączenia przewodów o tym samym lub mniejszym przekroju – zarówno Al, jak i Cu.
• Konstrukcja piętrowa (3 tory): pozwala na rozgałęzianie lub łączenie kilku obwodów w jednym punkcie, oszczędzając miejsce na szynie.
• Montaż na szynie TS35: szybkie i pewne mocowanie w rozdzielnicach modułowych bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Został zaprojektowany i wyprodukowany zgodnie z standardami DIN, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Złączka ZUW3-2.5 sprawdzi się tam, gdzie potrzebne jest bezpieczne i uporządkowane łączenie przewodów w rozdzielnicach i puszkach elektrycznych.

• Łączenie przewodów aluminiowych i miedzianych w instalacjach mieszkaniowych i przemysłowych.
• Rozgałęzianie obwodów oświetleniowych, gniazd wtyczkowych oraz sterowania.
• Tworzenie punktów łączeniowych w szafach sterowniczych i automatyce budynkowej.
• Prace modernizacyjne, w których konieczne jest zastąpienie starszych zacisków lub łączenie przewodów o różnych materiałach.

Wskazówki Montażowe

Montaż i podłączanie złączki powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę należy zamocować na szynie TS35 (TH35) poprzez zatrzaśnięcie. Przewody o przekroju do 2,5 mm² wprowadź do zacisków gwintowych i dokręć śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodu dobieraj do prądu obciążenia. Po zakończeniu montażu sprawdź poprawność połączeń.

FAQ

• Czy złączka nadaje się do łączenia przewodów aluminiowych i miedzianych? Tak, produkt został zaprojektowany do łączenia przewodów zarówno Al, jak i Cu, pod warunkiem że przekrój nie przekracza 2,5 mm².
• Jaki jest stopień ochrony złączki? W danych producenta nie podano stopnia IP – standardowo złączki szynowe montowane w rozdzielnicach mają ochronę IP20, jednak należy to potwierdzić w specyfikacji technicznej.
• Czy można użyć tej złączki z przewodami o większym przekroju niż 2,5 mm²? Nie, maksymalny przekrój przewodu to 2,5 mm² – stosowanie przewodów o większym przekroju może uniemożliwić prawidłowe dokręcenie i bezpieczne połączenie.
