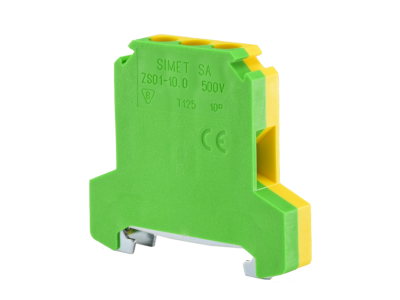

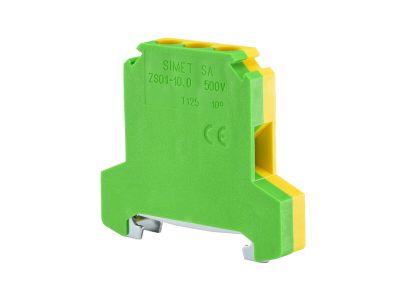

Złączka szynowa gwintowa ochronna, 10mm2 TS35 ZSO1-10.0, żółto-zielona | 14503319 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ochronna ZSO1-10.0 marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w rozdzielnicach i szafach sterowniczych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 10 mm², co pozwala na stabilne i bezpieczne odprowadzanie prądów zwarciowych oraz wyrównawczych. Dzięki zastosowaniu wysokiej jakości zacisków gwintowych, złączka gwarantuje trwały styk elektryczny o prądzie znamionowym dochodzącym do 57 A oraz napięciu znamionowym izolacji na poziomie 500 V. Charakterystyczna żółto-zielona obudowa jednoznacznie identyfikuje element jako zacisk ochronny (PE), ułatwiając organizację i serwisowanie instalacji.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku umożliwia skuteczne łączenie przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al).
• Solidny montaż: Przystosowana do standardowej szyny montażowej TS 35 (DIN), co zapewnia stabilność mechaniczną wewnątrz rozdzielnicy.
• Kompaktowe wymiary: Szerokość 10 mm, wysokość 45 mm oraz głębokość 57 mm pozwalają na optymalne wykorzystanie przestrzeni na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Złączka spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz wytrzymałości dielektrycznej, co potwierdza jej przydatność w profesjonalnych instalacjach przemysłowych i budynkowych. Zastosowane materiały izolacyjne posiadają odpowiednie klasy palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji.

Zastosowanie

Złączka ZSO1-10.0 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, budowie rozdzielnic niskiego napięcia oraz w zaawansowanych systemach automatyki przemysłowej. Jest niezastąpiona wszędzie tam, gdzie wymagane jest pewne połączenie przewodu ochronnego PE z szyną montażową lub zbiorczą szyną wyrównawczą. Możliwość łączenia przewodów aluminiowych i miedzianych czyni ją idealnym rozwiązaniem przy modernizacji starszych instalacji oraz w nowych projektach infrastrukturalnych.

Wskazówki Montażowe

Montaż złączki powinien odbywać się na standardowej szynie TS 35. Przed przystąpieniem do instalacji należy upewnić się, że końcówki przewodów są odpowiednio odizolowane na długości dostosowanej do głębokości zacisku. W przypadku stosowania przewodów aluminiowych zaleca się użycie pasty kontaktowej zapobiegającej utlenianiu się powierzchni styku. Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby zapewnić optymalny docisk bez ryzyka uszkodzenia struktury żyły przewodu. Prawidłowo zamontowana złączka powinna sztywno przylegać do szyny montażowej, zapewniając ciągłość obwodu ochronnego.

FAQ

• Czy złączka wymaga stosowania końcówek tulejkowych? Choć zacisk gwintowy pozwala na montaż drutu, w przypadku linek miedzianych zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszej jakości styku.
• Czy produkt można stosować w instalacjach zewnętrznych? Złączka powinna być montowana w obudowach o odpowiednim stopniu ochrony IP, dostosowanym do warunków środowiskowych panujących w miejscu instalacji.
• Czy złączka ZSO1-10.0 jest kompatybilna z innymi produktami SIMET? Tak, system złączek szynowych SIMET jest modułowy, co pozwala na łatwe łączenie różnych typów złączek na jednej szynie TS 35.
