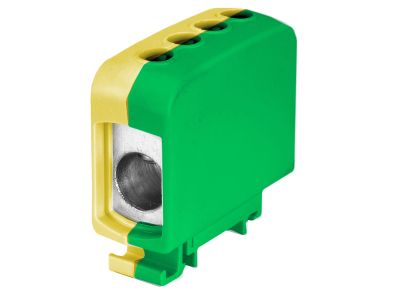

Złączka szynowa gwintowa AL/CU ZGG1x70/2x35z-g żółto-zielony | 84701009 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa AL/CU o symbolu 84701009 przeznaczona jest do łączenia przewodów aluminiowych i miedzianych w rozdzielnicach elektrycznych. Wykonana w kolorze żółto-zielonym, zgodnie z konwencją dla przewodu ochronnego PE. Umożliwia podłączenie jednego przewodu o przekroju do 70 mm² oraz dwóch przewodów o przekroju do 35 mm² każdy, co zapewnia elastyczność w dystrybucji potencjału ochronnego. Montaż na szynie TH35 (DIN) ułatwia integrację z aparaturą modułową.

• Materiał AL/CU: uniwersalność łączenia przewodów aluminiowych i miedzianych bez konieczności stosowania dodatkowych przejściówek.
• Przekrój przyłączeniowy 1×70 mm² + 2×35 mm²: możliwość podłączenia przewodu głównego o dużym przekroju oraz dwóch odgałęzień w jednym zacisku.
• Kolor żółto-zielony: jednoznaczna identyfikacja jako zacisk przewodu ochronnego (PE), zgodna z międzynarodowym oznaczeniem.
• Montaż na szynie TH35: szybkie i pewne osadzenie w rozdzielnicy, bez konieczności stosowania dodatkowych narzędzi.
• Wykonanie gwintowe: trwałe i powtarzalne połączenie mechaniczne, odporne na wibracje i zmiany temperatury.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących złączek szynowych stosowanych w instalacjach elektrycznych niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Przeznaczony do stosowania w sieciach zgodnych z normami DIN oraz PN.

Zastosowanie

Złączka szynowa gwintowa 84701009 dedykowana jest do tworzenia punktów rozdziału przewodu ochronnego PE w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych. Idealnie sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne łączenie przewodów aluminiowych i miedzianych w obwodach ochronnych.

• Łączenie przewodu ochronnego PE w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych.
• Dystrybucja potencjału ochronnego w szafach sterowniczych automatyki – zapewnienie wyrównania potencjałów.
• Podłączanie przewodów odgromowych i uziemiających w instalacjach niskiego napięcia.
• Uniwersalny punkt przyłączeniowy dla przewodów AL i CU w modernizacjach i rozbudowach instalacji.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy przygotować zgodnie z zaleceniami producenta – oczyścić i ewentualnie ocynować w przypadku przewodów miedzianych. Moment dokręcania śrub zaciskowych powinien być zgodny z dokumentacją techniczną (zazwyczaj 2–3 Nm). Przekrój przewodów należy dobrać do prądu obciążenia i długości obwodu. Po zaciśnięciu przewody nie mogą być narażone na naprężenia mechaniczne. Zaleca się oznakowanie przewodu PE zgodnie z kolorystyką żółto-zieloną.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych? Tak, produkt został zaprojektowany do pracy zarówno z przewodami aluminiowymi (AL), jak i miedzianymi (CU) – oznaczenie AL/CU w nazwie gwarantuje kompatybilność.
• Jaki kolor ma izolacja złączki? Złączka ma kolor żółto-zielony, co jest standardowym oznaczeniem dla przewodu ochronnego (PE) – ułatwia identyfikację w rozdzielnicy.
• Jakie przekroje przewodów można podłączyć? Zacisk umożliwia podłączenie jednego przewodu o przekroju do 70 mm² oraz dwóch przewodów o przekroju do 35 mm² każdy. Łącznie można zamocować do trzech przewodów.
