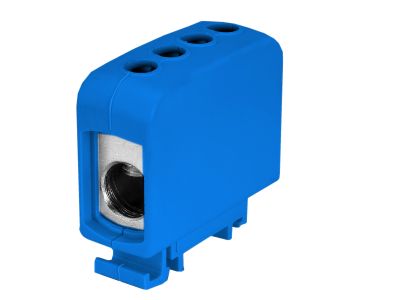

Złączka szynowa gwintowa AL/CU ZGG1x70/2x35n niebieski | 84701003 Simet

Opis i Kluczowe Cechy

Symbol 84701003, złączka szynowa gwintowa AL/CU w kolorze niebieskim. Przeznaczona do bezpiecznego łączenia przewodów aluminiowych i miedzianych z szynami zbiorczymi. Dzięki oznaczeniu 1x70/2x35n umożliwia podłączenie jednego przewodu o przekroju do 70 mm² lub dwóch przewodów o przekroju do 35 mm² każdy, co zapewnia elastyczność w instalacjach o zróżnicowanych obciążeniach.

• Materiał AL/CU: Kompatybilność zarówno z przewodami aluminiowymi, jak i miedzianymi – eliminuje konieczność stosowania przejściówek i redukuje ryzyko korozji galwanicznej.
• Konstrukcja gwintowa: Pewny i trwały montaż dzięki dokręcaniu śrubą – łatwość instalacji i powtarzalna siła zacisku.
• Przekrój 1×70 mm² / 2×35 mm²: Obsługa przewodów o dużych przekrojach – pozwala na zastosowanie w głównych obwodach dystrybucyjnych o znacznym obciążeniu prądowym.
• Kolor niebieski: Ułatwia wizualną identyfikację w rozdzielnicy, szczególnie przy oznaczeniu przewodu neutralnego lub ochronno-neutralnego (PEN) zgodnie z kolorystyką instalacji.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada oznaczenie CE. Jako złączka szynowa przeznaczona do stosowania w instalacjach niskiego napięcia, spełnia ogólne standardy DIN dotyczące połączeń przewodów aluminiowych i miedzianych. Szczegółowe dane normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Złączka szynowa gwintowa AL/CU znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, w obwodach zasilających oraz w systemach dystrybucji energii. Doskonale sprawdza się wszędzie tam, gdzie wymagane jest niezawodne i odporne na długotrwałe obciążenie połączenie przewodów z szynami zbiorczymi.

• Łączenie przewodów aluminiowych lub miedzianych z szynami zbiorczymi w rozdzielnicach niskiego napięcia.
• Instalacje przemysłowe i komercyjne o dużych poborach mocy (do 70 mm² na przewód).
• Budowa i modernizacja tablic rozdzielczych w obiektach użyteczności publicznej.
• Systemy dystrybucji energii w instalacjach oświetleniowych, siłowych i pomocniczych.

Wskazówki Montażowe

Montaż złączki oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Złączkę montuj bezpośrednio na szynie zbiorczej (np. miedzianej lub aluminiowej) – nie służy do mocowania na szynie TH35 (DIN). Dokręcaj śrubę momentem obrotowym zalecanym przez producenta (wartość podana w instrukcji dołączonej do produktu). Przekrój podłączanych przewodów dobierz zgodnie z obciążeniem i normami (PN-HD 60364). Po dokręceniu sprawdź siłę zacisku i brak luzów.

FAQ

• Czy ta złączka nadaje się do przewodów aluminiowych? Tak, oznaczenie AL/CU potwierdza kompatybilność zarówno z aluminium, jak i miedzią. Nie wymaga stosowania dodatkowych past czy tulejek.
• Jaki maksymalny przekrój przewodu można podłączyć? Zgodnie z oznaczeniem 1×70/2×35n: jeden przewód do 70 mm² lub dwa przewody do 35 mm² każdy. Nie należy przekraczać tych wartości.
• Dlaczego złączka jest niebieska? Kolor niebieski ułatwia identyfikację w rozdzielnicy – często stosowany jako oznaczenie dla przewodu neutralnego (N) lub ochronno-neutralnego (PEN). Ułatwia to szybką i bezpieczną orientację podczas montażu i serwisu.
