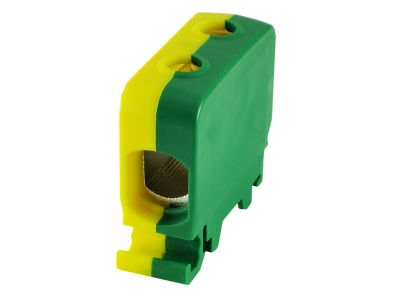

Złączka szynowa gwintowa Al/Cu 1,5-50mm2 TS35 1-tor 2-otw, żółto-zielona, ZGG1x1,5-50z-g | 84285009 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZGG1x1,5-50z-g marki SIMET to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się uniwersalnością materiałową, umożliwiając bezpieczne łączenie przewodów wykonanych zarówno z aluminium (Al), jak i miedzi (Cu). Dzięki szerokiemu zakresowi przekroju znamionowego od 1,5 mm² do 50 mm², złączka ta stanowi kluczowy element w budowie rozdzielnic niskiego napięcia, gdzie wymagana jest wysoka obciążalność prądowa dochodząca do 160 A.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 160 A pozwala na obsługę wymagających obwodów przemysłowych.
• Napięcie izolacji: Napięcie znamionowe wynoszące 690 V gwarantuje bezpieczną pracę w standardowych sieciach energetycznych.
• Kompaktowe wymiary: Szerokość 43 mm, wysokość 50 mm oraz głębokość modułowa 18 mm pozwalają na optymalne zagospodarowanie miejsca na szynie montażowej.
• Kolorystyka ochronna: Żółto-zielona obudowa jednoznacznie identyfikuje złączkę jako element toru ochronnego (PE).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Złączka spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz trwałości połączeń elektrycznych. Zastosowanie wysokiej jakości materiałów izolacyjnych oraz precyzyjnych zacisków gwintowych zapewnia odporność na starzenie i stabilność parametrów elektrycznych w długim okresie eksploatacji, co jest kluczowe dla certyfikacji całych zestawów rozdzielczych.

Zastosowanie

Złączka ZGG1x1,5-50z-g znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym wyborem do:

• Budowy i modernizacji rozdzielnic głównych oraz oddziałowych.
• Systemów automatyki przemysłowej, gdzie wymagane jest pewne połączenie przewodów o dużych przekrojach.
• Instalacji fotowoltaicznych i systemów zasilania awaryjnego, wymagających solidnych mostków ochronnych.
• Łączenia kabli zasilających Al z wewnętrznym okablowaniem miedzianym Cu, eliminując ryzyko korozji elektrochemicznej dzięki odpowiedniej konstrukcji zacisku.

Wskazówki Montażowe

Montaż złączki powinien odbywać się na standardowej szynie montażowej TS35 (DIN). Aby zapewnić maksymalną efektywność i bezpieczeństwo, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Końcówki przewodów aluminiowych powinny zostać oczyszczone z warstwy tlenków i pokryte pastą stykową przed umieszczeniem w zacisku.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny bez deformacji żyły przewodu.
• Prowadzenie przewodów: Ze względu na sztywność przewodów o przekroju 50 mm², należy zachować odpowiednie promienie gięcia przed wprowadzeniem ich do otworu złączki.
• Weryfikacja: Po montażu zaleca się okresową kontrolę siły docisku śrub, szczególnie w instalacjach narażonych na drgania.

FAQ

• Czy złączka może być stosowana jako zacisk ochronny? Tak, żółto-zielona kolorystyka obudowy wskazuje na jej przeznaczenie do torów ochronnych PE.
• Czy można w niej łączyć bezpośrednio drut i linkę? Tak, konstrukcja zacisku pozwala na montaż różnych typów żył, jednak przy lince zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszego styku.
• Jakie jest przeznaczenie dwóch otworów w złączce? Konstrukcja 1-torowa z 2-otworami umożliwia wygodne wprowadzanie i wyprowadzanie przewodów w obrębie jednego potencjału, co ułatwia mostkowanie i rozdzielanie zasilania.
