Złączka szynowa gwintowa Al/Cu 1,5-50mm2 TS35 1-tor 2-otw, niebieska, ZGG1x1,5-50n | 84285003 Simet

Opis i Kluczowe Cechy

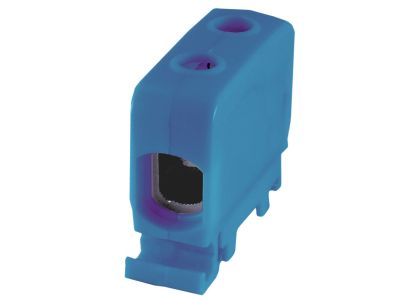

Złączka szynowa gwintowa ZGG1x1,5-50n marki SIMET to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się uniwersalnością materiałową, umożliwiając bezpieczne i trwałe łączenie przewodów wykonanych zarówno z aluminium (Al), jak i miedzi (Cu). Dzięki szerokiemu zakresowi przekroju znamionowego od 1,5 mm² do 50 mm², złączka stanowi elastyczne rozwiązanie dla instalacji o zróżnicowanym obciążeniu.

• Wysoka obciążalność prądowa: Prąd znamionowy na poziomie 160 A pozwala na pracę w wymagających obwodach przemysłowych.
• Napięcie izolacji: Napięcie znamionowe wynoszące 690 V zapewnia bezpieczną eksploatację w standardowych sieciach niskiego napięcia.
• Kompaktowa konstrukcja: Szerokość wynosząca 43 mm oraz wysokość 50 mm pozwalają na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.
• Identyfikacja wizualna: Niebieski kolor obudowy ułatwia szybką identyfikację toru neutralnego (N) w systemach wielofazowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektrotechnicznego. Złączka spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz trwałości połączeń elektrycznych, co jest kluczowe przy stosowaniu przewodów aluminiowych, które wymagają specyficznych parametrów docisku. Zastosowane materiały izolacyjne posiadają wysoką odporność na prądy pełzające oraz termiczne skutki przepływu prądu, co gwarantuje długowieczność instalacji.

Zastosowanie

Złączka ZGG1x1,5-50n znajduje szerokie zastosowanie w sektorze budownictwa przemysłowego oraz komercyjnego. Jest idealnym rozwiązaniem do:

• Szaf sterowniczych i rozdzielnic głównych, gdzie wymagane jest przejście z dużych przekrojów zasilających na mniejsze obwody odbiorcze.
• Instalacji fotowoltaicznych (PV) jako element łączący okablowanie DC lub AC.
• Modernizacji starych instalacji, gdzie zachodzi konieczność łączenia istniejących przewodów aluminiowych z nową infrastrukturą miedzianą.
• Systemów zasilania awaryjnego i automatyki budynkowej.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej TS35 (DIN), co zapewnia stabilne osadzenie w rozdzielnicy. Aby zagwarantować najwyższą jakość połączenia, należy przestrzegać następujących wytycznych:

• Przygotowanie przewodów: W przypadku przewodów aluminiowych zaleca się usunięcie warstwy tlenków oraz zastosowanie pasty stykowej.
• Moment dokręcania: Należy użyć odpowiedniego momentu siły podczas dokręcania zacisków gwintowych, aby uniknąć poluzowania styku pod wpływem drgań lub zmian temperatury.
• Głębokość montażu: Głębokość modułu wynosi 18 mm, co należy uwzględnić przy planowaniu odstępów między rzędami aparatury.
• Prowadzenie kabli: Konstrukcja 1-torowa z 2 otworami pozwala na przejrzyste prowadzenie wejścia i wyjścia przewodu o przekroju do 50 mm².

FAQ

1. Czy złączka może być stosowana do łączenia przewodu miedzianego z aluminiowym w jednym zacisku?
Tak, konstrukcja złączki Al/Cu pozwala na bezpieczne łączenie obu typów przewodów, eliminując zjawisko korozji elektrochemicznej na styku różnych metali.

2. Jaki jest stopień ochrony tej złączki?
Złączka jest przeznaczona do montażu w obudowach i rozdzielnicach zapewniających odpowiedni stopień ochrony IP, zależny od warunków środowiskowych pracy.

3. Czy produkt pasuje na każdą szynę DIN?
Złączka jest w pełni kompatybilna ze standardową szyną TS35 (35 mm), która jest powszechnie stosowana w elektrotechnice.
