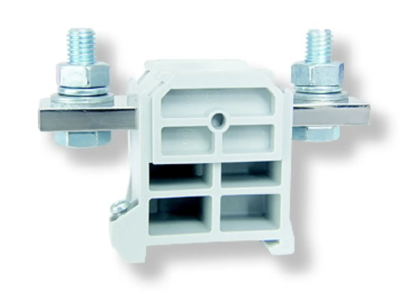

Złączka szynowa gwintowa 70mm2 TS35 1-tor ZSG1-70.0s, szara | 12901312 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-70.0s o numerze katalogowym 12901312 to zaawansowane rozwiązanie od renomowanego producenta SIMET, zaprojektowane z myślą o najbardziej wymagających instalacjach elektroenergetycznych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 70 mm², co umożliwia bezpieczne i stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 192 A. Dzięki napięciu znamionowemu izolacji na poziomie 800 V, złączka ta doskonale sprawdza się w rozdzielnicach przemysłowych oraz systemach zasilania o dużej mocy.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku pozwala na łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co eliminuje konieczność stosowania dodatkowych adapterów.
• Solidna konstrukcja: Obudowa w kolorze szarym wykonana z wysokiej jakości tworzywa zapewnia trwałość mechaniczną i odporność na przebicia.
• Kompaktowe wymiary: Szerokość 85 mm, wysokość 56 mm oraz głębokość 41 mm pozwalają na optymalne zagospodarowanie przestrzeni wewnątrz szafy sterowniczej.
• Wysoka wydajność prądowa: Prąd znamionowy 192 A gwarantuje niezawodność pracy przy dużych obciążeniach ciągłych.

Zgodność z Normami

Złączka ZSG1-70.0s została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Spełnia wymagania dotyczące osprzętu do łączenia przewodów niskiego napięcia, co potwierdza jej przydatność do profesjonalnych zastosowań przemysłowych. Wykorzystanie materiałów o wysokim stopniu izolacyjności gwarantuje bezpieczeństwo użytkowania oraz minimalizuje ryzyko wystąpienia łuku elektrycznego w trudnych warunkach eksploatacyjnych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic niskiego napięcia oraz w systemach automatyki przemysłowej. Jest to idealny wybór dla:

• Głównych punktów zasilających w obiektach przemysłowych i komercyjnych.
• Instalacji fotowoltaicznych o dużej mocy, gdzie wymagane jest łączenie kabli o dużych przekrojach.
• Systemów zasilania awaryjnego i rozdzielni głównych.
• Połączeń przejściowych między kablami aluminiowymi a miedzianymi w modernizowanych instalacjach.

Wskazówki Montażowe

Montaż złączki ZSG1-70.0s jest szybki i intuicyjny, co znacząco skraca czas prac instalacyjnych. Poniżej znajdują się kluczowe wytyczne:

• Montaż na szynie: Złączka jest przystosowana do montażu na standardowej szynie montażowej TS 35 (DIN), co zapewnia stabilne osadzenie w rozdzielnicy.
• Przygotowanie przewodów: Przed montażem należy odpowiednio odizolować końcówki przewodów Al/Cu. W przypadku przewodów aluminiowych zaleca się stosowanie pasty stykowej zapobiegającej utlenianiu.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktu połączenia.
• Organizacja kabli: Dzięki głębokości 41 mm, złączka pozwala na wygodne prowadzenie grubych żył kablowych bez nadmiernych naprężeń mechanicznych.

FAQ

• Czy złączka ZSG1-70.0s wymaga stosowania tulejek na przewodach wielodrutowych? Tak, dla zapewnienia najlepszej jakości styku i ochrony żył przed przecięciem przez śrubę, zaleca się stosowanie odpowiednich tulejek zaciskowych.
• Czy można łączyć przewód aluminiowy z miedzianym w jednym zacisku? Złączka jest przystosowana do obu typów materiałów, jednak należy przestrzegać zasad sztuki elektroinstalacyjnej dotyczących bezpośredniego styku tych metali.
• Jaki jest stopień ochrony tej złączki? Złączka zapewnia standardowy stopień ochrony dla osprzętu montowanego wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części czynnych.
