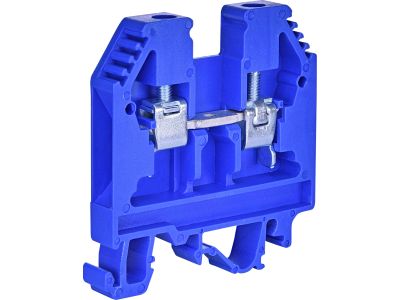

Złączka szynowa gwintowa 6mm2 VS 6 PA N, niebieska | 003901069 Eti

Alternatywny kod produktu: VS 6 PAN

Opis i Kluczowe Cechy

Złączka szynowa gwintowa VS 6 PA N (symbol 003901069) w kolorze niebieskim to element przeznaczony do bezpiecznego łączenia przewodów w niskonapięciowych panelach i skrzynkach łączeniowo-kontrolnych. Dzięki gwintowanemu zaciskowi umożliwia trwałe i pewne połączenie, a przekrój 6 mm² pozwala na obsługę przewodów o typowej średnicy stosowanej w instalacjach rozdzielnicowych.

• Przekrój 6 mm²: Umożliwia pewne łączenie przewodów o standardowym przekroju, stosowanych w obwodach sterowania i zasilania w rozdzielnicach niskonapięciowych.
• Gwintowany zacisk: Zapewnia stabilny i powtarzalny docisk do szyny, eliminując ryzyko poluzowania połączenia w wyniku wibracji lub zmian temperatury.
• Kolor niebieski: Ułatwia identyfikację wizualną i segregację przewodów w rozdzielnicy, co przyspiesza instalację i serwis.
• Kompatybilność z szyną TH35 (DIN): Montaż na standardowej szynie w rozdzielnicach modułowych, umożliwiający szybkie i powtarzalne rozmieszczenie.
• Trwałe oznaczenia: Podstawowe parametry (typ, przekrój, napięcie znamionowe) nadrukowane na module ułatwiają identyfikację bez konieczności sięgania do dokumentacji.

Zgodność z Normami

Złączka szynowa VS 6 PA N spełnia wymagania europejskich norm bezpieczeństwa dla osprzętu instalacyjnego. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodnie z instrukcją producenta gwarantują niezawodność w niskonapięciowych systemach dystrybucji energii.

Zastosowanie

Złączka szynowa gwintowa 6 mm² znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane łączenie przewodów w rozdzielnicach oraz panelach sterowniczych.

• Łączenie przewodów ochronnych (PE) i neutralnych (N) w rozdzielnicach głównych i podrozdzielnicach.
• Punkt rozdziału przewodów w szafach sterowniczych i pulpita operatorskich.
• Wykonywanie mostków zasilających między aparaturą modułową (przyciski, styczniki, wyłączniki) na szynie DIN.
• Tworzenie bezpiecznych połączeń w instalacjach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP (kwalifikacje E i D). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Złączkę należy zamontować na szynie TH35 (DIN) zgodnie z instrukcją producenta, a przewody podłączyć z zachowaniem odpowiedniego momentu dokręcania śrub (wartość podana w dokumentacji technicznej). Przekrój przewodu powinien być dobrany do prądu obciążenia; dopuszczalny przekrój 6 mm².

FAQ

• Jaki jest maksymalny przekrój przewodu dla tej złączki? Złączka VS 6 PA N jest przeznaczona do przewodów o przekroju do 6 mm² – wartość tę podano na obudowie modułu.
• Czy złączka jest przystosowana do przewodów linkowych? Gwintowany zacisk umożliwia bezpieczne połączenie zarówno przewodów sztywnych, jak i linkowych, pod warunkiem zastosowania odpowiednich tulejek zaciskowych (zalecane dla linki).
• Czy mogę użyć tej złączki w obwodzie oświetleniowym? Tak, złączka nadaje się do łączenia przewodów w dowolnych obwodach niskonapięciowych (≤ 1000 V AC / 1500 V DC) w rozdzielnicach – należy jednak sprawdzić napięcie znamionowe podane na module.
