Złaczka szynowa gwintowa 6mm2 VS 6 PA, czerwona | 003901070 Eti

Alternatywny kod produktu: VS 6 PA+

Opis i Kluczowe Cechy

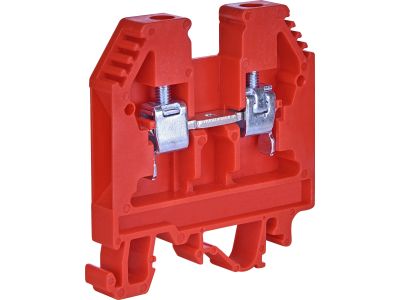

Złączka szynowa gwintowa VS 6 PA (symbol 003901070) o przekroju 6 mm² w kolorze czerwonym to element przeznaczony do bezpiecznego i funkcjonalnego łączenia przewodów w niskonapięciowych panelach i skrzynkach łączeniowo-kontrolnych. Jej konstrukcja gwarantuje trwałe połączenie, a czerwony kolor ułatwia szybką identyfikację w rozdzielnicy.

• Przekrój 6 mm²: umożliwia podłączenie przewodów o znacznym przekroju, co jest niezbędne w obwodach o wyższym obciążeniu bez ryzyka przegrzania złącza.
• Gwintowe połączenie: zapewnia pewny i trwały kontakt elektryczny, odporny na wibracje i obciążenia mechaniczne.
• Kolor czerwony: ułatwia szybką identyfikację wizualną w rozdzielnicy, co przyspiesza prace serwisowe i ogranicza ryzyko pomyłek.
• Kompatybilność z szyną TH35: umożliwia montaż w standardowych rozdzielnicach modułowych zgodnych z systemem DIN.
• Parametry nadrukowane na module: użytkownik ma stały dostęp do najważniejszych danych technicznych (napięcie znamionowe, dopuszczalny przekrój), co ułatwia eksploatację i dobór do instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i oznakowany znakiem CE. Dokładne numery norm oraz szczegółowe dane techniczne znajdują się na opakowaniu lub są nadrukowane na obudowie złączki.

Zastosowanie

Złączka szynowa gwintowa VS 6 PA znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne łączenie przewodów w instalacjach niskonapięciowych. Sprawdza się w różnorodnych scenariuszach:

• Łączenie przewodów w rozdzielnicach głównych i podrzędnych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Instalacje w szafach sterowniczych i automatyce budynkowej, gdzie kluczowa jest pewność połączeń.
• Skrzynki przyłączeniowe i kontrolne w systemach oświetlenia, ogrzewania oraz zasilania urządzeń.
• Obwody sterowania i zasilania w niskonapięciowych panelach rozdzielczych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i normami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Złączkę montuje się na szynie TH35 (DIN). Moment dokręcania śrub należy dostosować do zaleceń producenta – zwykle podany na module. Przekrój podłączanych przewodów dobierz do obciążenia oraz do dopuszczalnego przekroju złączki (6 mm²). Po instalacji sprawdź poprawność połączenia i dokręcenia.

FAQ

• Jaki przekrój przewodów można podłączyć do tej złączki? Złączka umożliwia podłączenie przewodów o przekroju do 6 mm². Dokładny zakres (np. dla przewodów jednożyłowych lub linkowych) jest podany na module.
• W jakim kolorze dostępna jest złączka? Model VS 6 PA dostępny jest w kolorze czerwonym, co ułatwia szybką identyfikację wizualną w rozdzielnicy i przyspiesza prace serwisowe.
• Gdzie znajdę dokładne parametry napięciowe i prądowe? Zgodnie z informacją producenta, podstawowe parametry takie jak napięcie znamionowe i dopuszczalny przekrój są nadrukowane na obudowie złączki. W przypadku wątpliwości sprawdź oznaczenia na module lub skontaktuj się z dostawcą.
