Złączka szynowa gwintowa 6mm2 TS35 1-tor ZSG1-6.0Ns Nowa, szara | 11421312 Simet

Opis i Kluczowe Cechy

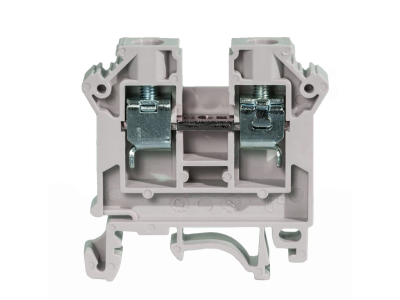

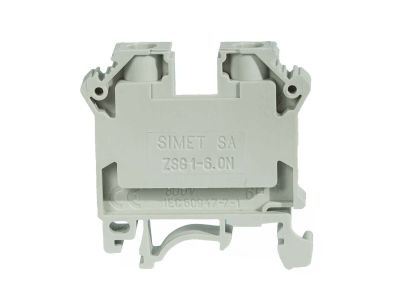

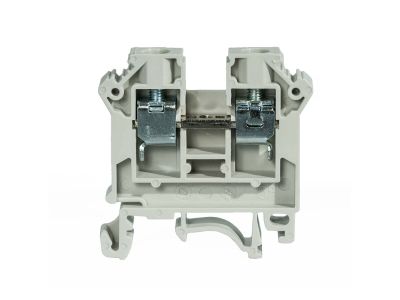

Złączka szynowa gwintowa ZSG1-6.0Ns marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o niezawodnym łączeniu torów prądowych w szafach sterowniczych i rozdzielnicach. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 6 mm², co pozwala na bezpieczne i stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 41 A. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych w kolorze szarym, złączka zapewnia napięcie znamionowe izolacji na poziomie 800 V, co czyni ją idealnym rozwiązaniem dla wymagających instalacji przemysłowych.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku umożliwia łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co znacząco zwiększa elastyczność projektową.
• Solidny system gwintowy: Gwarantuje trwały docisk przewodu, minimalizując rezystancję zestyku oraz ryzyko poluzowania się połączenia pod wpływem drgań.
• Kompaktowe wymiary: Szerokość 8 mm, wysokość 48 mm oraz głębokość 39,5 mm pozwalają na optymalne zagospodarowanie przestrzeni na szynie montażowej.

Zgodność z Normami

Złączka ZSG1-6.0Ns została wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Spełnia wymagania dotyczące osprzętu do łączenia przewodów niskiego napięcia, co potwierdza jej przydatność do użytku w profesjonalnych instalacjach budynkowych i przemysłowych. Materiał obudowy posiada odpowiednie właściwości dielektryczne oraz klasę palności, co zapewnia bezpieczeństwo przeciwpożarowe wewnątrz rozdzielnicy.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf rozdzielczych, systemach automatyki przemysłowej oraz w rozbudowanych instalacjach zasilających. Dzięki możliwości montażu na standardowej szynie TS 35 (DIN), złączka jest kompatybilna z większością systemów obudów dostępnych na rynku. Jest to niezastąpiony element przy tworzeniu punktów rozdziału energii oraz w miejscach wymagających przejrzystego i uporządkowanego krosowania przewodów o przekroju do 6 mm².

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie jej na szynie montażowej TS 35. Aby zapewnić najwyższą jakość połączenia, należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej głębokości zacisku, unikając uszkodzenia żył.
• Moment dokręcania: Należy stosować odpowiedni moment obrotowy podczas dokręcania śruby zaciskowej, aby zapewnić trwały styk bez deformacji gwintu.
• Zakończenie sekcji: Przy montażu szeregowym zaleca się stosowanie dedykowanych płytek końcowych w celu zachowania odpowiedniego stopnia ochrony i izolacji bocznej ostatniej złączki w rzędzie.

FAQ

• Czy złączka obsługuje przewody aluminiowe? Tak, konstrukcja złączki ZSG1-6.0Ns pozwala na bezpieczne łączenie przewodów Al oraz Cu.
• Na jaką szynę pasuje ten model? Złączka jest przeznaczona do montażu na standardowej szynie profilowej TS 35 (DIN).
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe dla tego modelu wynosi 800 V, co pozwala na pracę w większości standardowych sieci niskiego napięcia.
