Złączka szynowa gwintowa 4mm2 TS32,35 1-tor ZSG1-4.0Nz Nowa, żółta | 11321314 Simet

Opis i Kluczowe Cechy

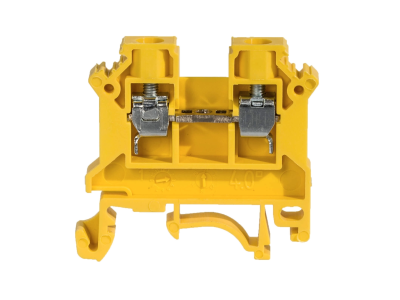

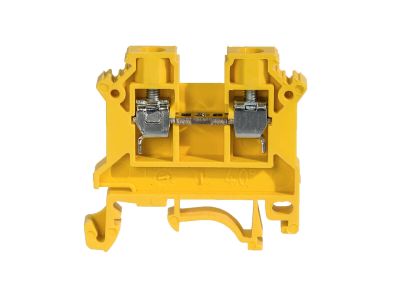

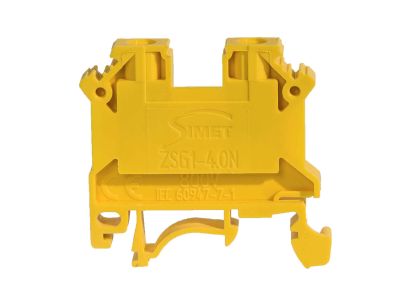

Złączka szynowa gwintowa ZSG1-4.0Nz marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o niezawodnym łączeniu torów prądowych w szafach sterowniczych i rozdzielnicach. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 4 mm², co pozwala na bezpieczne i stabilne przesyłanie energii elektrycznej przy prądzie znamionowym dochodzącym do 32 A. Dzięki zastosowaniu wysokiej jakości zacisków gwintowych, złączka gwarantuje trwały styk elektryczny oraz wysoką odporność na poluzowanie pod wpływem drgań.

• Wysokie napięcie izolacji: Napięcie znamionowe na poziomie 800 V umożliwia bezpieczną pracę w wymagających instalacjach przemysłowych.
• Uniwersalność materiałowa: Specjalna konstrukcja zacisku pozwala na łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co zwiększa elastyczność projektową.
• Wyrazista kolorystyka: Żółty kolor obudowy ułatwia szybką identyfikację wizualną konkretnych sekcji lub obwodów wewnątrz rozdzielnicy.

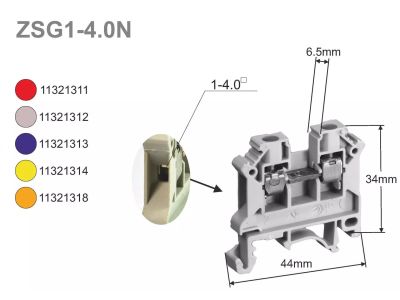

• Kompaktowe wymiary: Szerokość 6,5 mm, wysokość 44 mm oraz głębokość 34 mm pozwalają na optymalne zagospodarowanie przestrzeni na szynie montażowej.

Zgodność z Normami

Złączka ZSG1-4.0Nz została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Wykorzystane materiały izolacyjne posiadają odpowiednie klasy palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii. Produkt spełnia wymagania dyrektyw niskonapięciowych, co potwierdza jego przydatność do profesjonalnych zastosowań w budownictwie ogólnym i przemyśle ciężkim.

Zastosowanie

Produkt znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest wysoka kultura montażu oraz niezawodność połączeń elektrycznych. Jest idealnym rozwiązaniem dla:

• Prefabrykatorów rozdzielnic elektrycznych i szaf sterowniczych.
• Instalacji automatyki przemysłowej, gdzie wymagane jest przejrzyste krosowanie sygnałów.
• Systemów zasilania awaryjnego i rozdzielni głównych w obiektach komercyjnych.
• Modernizacji istniejących układów zasilania opartych na szynach nośnych TS 35.

Wskazówki Montażowe

Montaż złączki ZSG1-4.0Nz jest intuicyjny i szybki dzięki uniwersalnemu zatrzaskowi na szynę montażową TS 35 (DIN). Aby zapewnić optymalne parametry pracy, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju do 4 mm² należy zdjąć na długości zalecanej przez producenta, aby zapewnić pełne osadzenie żyły w zacisku.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby uniknąć przegrzewania się styku przy maksymalnym obciążeniu 32 A.
• Montaż na szynie: Złączkę należy pewnie zatrzasnąć na szynie TS 35. W przypadku montażu szeregowego zaleca się stosowanie trzymaczy końcowych w celu stabilizacji rzędu złączek.

FAQ

• Czy złączka pasuje na starsze szyny typu G? Dane techniczne wskazują na optymalny montaż na szynie TS 35, która jest standardem w nowoczesnych instalacjach.
• Czy mogę w tej złączce łączyć przewody aluminiowe? Tak, konstrukcja złączki ZSG1-4.0Nz przewiduje możliwość łączenia przewodów Al/Cu, co jest istotne przy modernizacji starszych instalacji.
• Jakie jest maksymalne dopuszczalne natężenie prądu? Złączka jest certyfikowana do pracy z prądem znamionowym 32 A przy zachowaniu odpowiedniego przekroju przewodu.
