Złączka szynowa gwintowa 4mm2 TS32,35 1-tor ZSG1-4.0Nn Nowa, niebieska | 11321313 Simet

Opis i Kluczowe Cechy

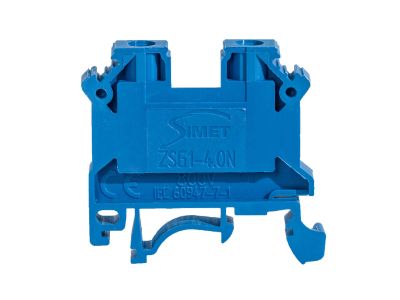

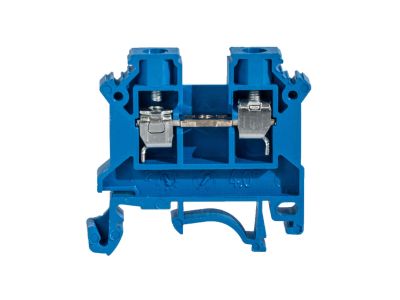

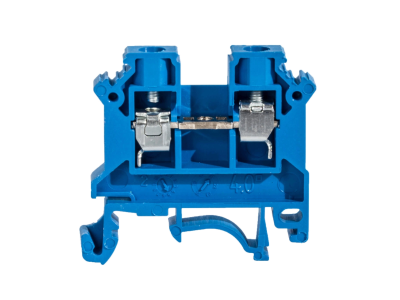

Złączka szynowa gwintowa ZSG1-4.0Nn marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o niezawodnym łączeniu torów neutralnych w rozdzielnicach i szafach sterowniczych. Produkt charakteryzuje się charakterystycznym niebieskim kolorem obudowy, co ułatwia szybką identyfikację toru N w skomplikowanych układach elektrycznych. Złączka obsługuje przewody o przekroju znamionowym do 4 mm², co pozwala na bezpieczne przewodzenie prądu o natężeniu do 32 A przy napięciu znamionowym izolacji wynoszącym aż 800 V.

• Wysoka wytrzymałość dielektryczna: Napięcie znamionowe 800V gwarantuje bezpieczną pracę w wymagających warunkach przemysłowych.
• Uniwersalność materiałowa: Specjalna konstrukcja zacisku umożliwia łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al).
• Kompaktowe wymiary: Szerokość wynosząca zaledwie 6,5 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Solidny zacisk gwintowy: Zapewnia trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Złączka spełnia wymagania dotyczące osprzętu do łączenia obwodów niskiego napięcia, co potwierdza jej przydatność do profesjonalnych zastosowań w budownictwie mieszkaniowym oraz przemysłowym. Zastosowane materiały izolacyjne posiadają odpowiednie klasy palności, co podnosi poziom bezpieczeństwa przeciwpożarowego całej instalacji.

Zastosowanie

Złączka ZSG1-4.0Nn znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych, systemach automatyki przemysłowej oraz instalacjach budynkowych. Dzięki możliwości montażu na standardowej szynie TS 35, jest ona kompatybilna z większością nowoczesnych systemów obudów. Jest idealnym rozwiązaniem do tworzenia bloków rozdzielczych dla przewodów neutralnych oraz wszędzie tam, gdzie wymagana jest przejrzystość i trwałość połączeń elektrycznych przy zachowaniu wysokich parametrów prądowych (32A).

Wskazówki Montażowe

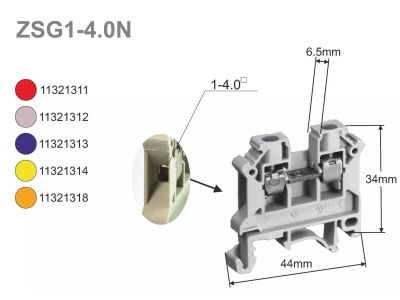

Montaż złączki odbywa się poprzez zatrzaśnięcie na szynie montażowej TS 35. Przed przystąpieniem do podłączenia przewodów, należy upewnić się, że końcówki kabli są odpowiednio odizolowane (zalecana długość odizolowania zgodna z głębokością zacisku). W przypadku stosowania linek miedzianych, zaleca się użycie tulejek zaciskowych dla zapewnienia najlepszego styku. Podczas dokręcania śruby zaciskowej należy zachować odpowiedni moment obrotowy, aby nie uszkodzić gwintu, jednocześnie gwarantując trwały docisk powierzchni styku do przewodu. Wymiary zewnętrzne złączki (34x44x6,5 mm) należy uwzględnić przy planowaniu odstępów między rzędami aparatury.

FAQ

• Czy złączka pasuje na starsze szyny typu G? Prezentowany model jest dedykowany głównie do najpopularniejszego standardu TS 35.
• Czy można w niej łączyć przewody aluminiowe? Tak, konstrukcja złączki pozwala na łączenie przewodów Al/Cu, co czyni ją niezwykle uniwersalnym elementem w modernizowanych instalacjach.
• Jaki jest główny cel stosowania niebieskiej obudowy? Kolor niebieski jest standardem oznaczania torów neutralnych (N), co znacząco podnosi czytelność schematu montażowego i ułatwia późniejszą konserwację instalacji.
