Złączka szynowa gwintowa 4mm2 TS32,35 1-tor ZSG1-4.0Nc Nowa, czerwona | 11321311 Simet

Opis i Kluczowe Cechy

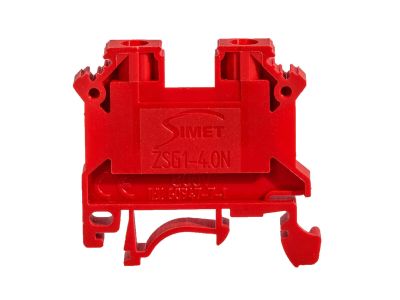

Złączka szynowa gwintowa ZSG1-4.0Nc w kolorze czerwonym to profesjonalny komponent elektroinstalacyjny od renomowanego producenta SIMET. Produkt został zaprojektowany z myślą o wymagających systemach rozdzielczych, gdzie kluczowa jest niezawodność połączeń elektrycznych. Złączka charakteryzuje się napięciem znamionowym izolacji na poziomie 800V, co pozwala na jej bezpieczne stosowanie w zaawansowanych układach przemysłowych. Prąd znamionowy wynoszący 32A gwarantuje stabilną pracę przy obciążeniach typowych dla obwodów sterowniczych i zasilających o przekroju do 4 mm².

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku umożliwia skuteczne i trwałe łączenie przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al).

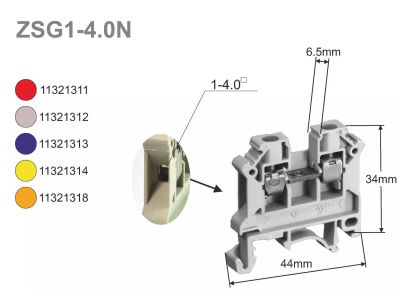

• Kompaktowe wymiary: Szerokość wynosząca zaledwie 6,5 mm pozwala na optymalne zagospodarowanie przestrzeni na szynie montażowej, co jest kluczowe w gęsto upakowanych szafach sterowniczych.
• Wyrazista kolorystyka: Czerwony kolor obudowy ułatwia szybką identyfikację konkretnych obwodów, np. sygnałowych lub fazowych, zwiększając przejrzystość instalacji.
• Solidny zacisk gwintowy: Zapewnia dużą siłę docisku, co minimalizuje rezystancję przejścia i zapobiega przegrzewaniu się punktów styku.

Zgodność z Normami

Produkt spełnia rygorystyczne normy bezpieczeństwa obowiązujące w branży elektrotechnicznej. Złączka ZSG1-4.0Nc została zaprojektowana zgodnie z dyrektywami niskonapięciowymi, co potwierdza jej przydatność do profesjonalnych zastosowań w budownictwie ogólnym i przemyśle. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką odpornością na prądy pełzne oraz stabilnością termiczną, co jest niezbędne dla zachowania ciągłości zasilania w trudnych warunkach eksploatacyjnych.

Zastosowanie

Złączka szynowa SIMET znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz szaf automatyki. Dzięki możliwości montażu na standardowej szynie TS 35, jest idealnym rozwiązaniem dla:

• Systemów sterowania procesami technologicznymi, gdzie wymagana jest czytelna separacja obwodów.
• Instalacji zasilających w budynkach komercyjnych i przemysłowych.
• Układów wymagających łączenia przewodów aluminiowych z miedzianymi przy zachowaniu najwyższych parametrów przewodzenia.
• Modernizacji istniejących rozdzielni, gdzie ograniczona przestrzeń wymusza stosowanie wąskich złączek o wysokich parametrach prądowych.

Wskazówki Montażowe

Prawidłowy montaż złączki ZSG1-4.0Nc jest kluczowy dla zapewnienia długotrwałej bezawaryjności systemu. Należy postępować zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Złączkę należy zatrzasnąć na standardowej szynie montażowej TS 35. Konstrukcja zapewnia stabilne osadzenie i odporność na wstrząsy.
• Przygotowanie przewodów: Końcówki przewodów powinny być odizolowane na odpowiedniej długości, a w przypadku linek miedzianych zaleca się stosowanie tulejek zaciskowych.
• Moment dokręcania: Podczas dokręcania śruby zaciskowej należy użyć odpowiedniego momentu obrotowego, aby zapewnić trwały styk elektryczny bez ryzyka uszkodzenia gwintu lub struktury przewodu.
• Łączenie Al/Cu: Przy łączeniu przewodów aluminiowych zaleca się stosowanie odpowiednich past stykowych zapobiegających utlenianiu się powierzchni aluminium.

FAQ

1. Czy złączka ZSG1-4.0Nc może być montowana na szynie TS 32?
Zgodnie ze specyfikacją techniczną, model ten jest dedykowany do montażu na szynie TS 35. Należy zweryfikować kompatybilność z systemem TS 32 przed przystąpieniem do prac instalacyjnych.

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć do tej złączki?
Złączka jest przystosowana do przewodów o przekroju znamionowym do 4 mm², co pozwala na bezpieczne przewodzenie prądu o natężeniu do 32A.

3. Czy kolor czerwony ma znaczenie funkcjonalne?
Kolor czerwony jest najczęściej wykorzystywany do oznaczania obwodów sterowniczych prądu przemiennego lub specyficznych sekcji zasilania, co ułatwia późniejszą konserwację i diagnostykę instalacji przez elektryków.
