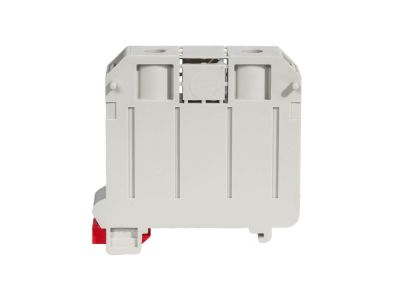

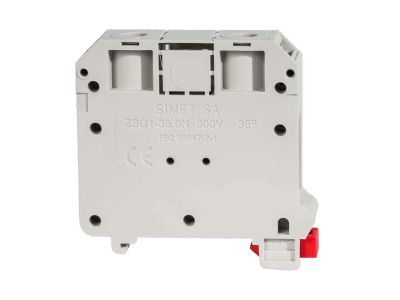

Złączka szynowa gwintowa 35mm2 TS35 1-tor ZSG1-35.0Ns Nowa, szara | 11721312 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-35.0Ns marki SIMET to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych i rozdzielczych. Produkt charakteryzuje się możliwością przyłączenia przewodów o przekroju znamionowym do 35 mm², co pozwala na bezpieczne i stabilne przesyłanie energii elektrycznej przy prądzie znamionowym dochodzącym do 125 A. Dzięki zastosowaniu wysokiej jakości zacisków gwintowych, złączka zapewnia trwały styk elektryczny oraz wysoką odporność na poluzowanie pod wpływem drgań.

• Wysokie napięcie izolacji: Napięcie znamionowe na poziomie 800V umożliwia bezpieczną pracę w rozbudowanych sieciach elektroenergetycznych.
• Uniwersalność materiałowa: Specjalna konstrukcja zacisku pozwala na łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co jest kluczowe przy modernizacji starszych instalacji.

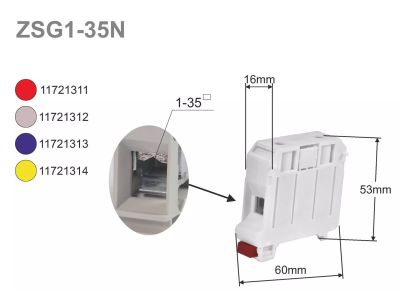

• Kompaktowe wymiary: Szerokość 16 mm, wysokość 60 mm oraz głębokość 52 mm pozwalają na optymalne zagospodarowanie przestrzeni na szynie montażowej.
• Solidna obudowa: Wykonana z wytrzymałego tworzywa w kolorze szarym, zapewniającego odpowiednią izolację i trwałość mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Złączka spełnia wymagania bezpieczeństwa dla aparatury niskonapięciowej, co potwierdza jej przydatność do profesjonalnych zastosowań w budownictwie ogólnym i przemysłowym. Zastosowane materiały izolacyjne są odporne na starzenie oraz posiadają odpowiednią klasę palności, co podnosi ogólny poziom bezpieczeństwa pożarowego rozdzielnicy.

Zastosowanie

Złączka ZSG1-35.0Ns znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Prefabrykacji szaf sterowniczych: Jako główny punkt rozdziału energii lub złącze zasilające.
• Rozdzielnicach głównych i oddziałowych: Gdzie wymagana jest wysoka obciążalność prądowa (125A).
• Instalacjach przemysłowych: Do łączenia kabli zasilających maszyny i urządzenia o dużej mocy.
• Systemach zasilania awaryjnego: Dzięki możliwości pewnego łączenia grubych żył przewodów Al/Cu.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Złączka jest przystosowana do montażu na standardowej szynie montażowej TS 35 (DIN). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment siły, aby zapewnić optymalny docisk żyły bez ryzyka uszkodzenia gwintu lub nadmiernego odkształcenia przewodu.
• Przygotowanie przewodów: W przypadku przewodów aluminiowych zaleca się stosowanie pasty kontaktowej zapobiegającej utlenianiu się powierzchni styku.
• Prawidłowe osadzenie: Złączka powinna być stabilnie zatrzaśnięta na szynie TS 35, co zapobiega jej przemieszczaniu się podczas prac serwisowych.

FAQ

• Czy złączka wymaga stosowania końcówek tulejkowych? Choć zacisk gwintowy zapewnia pewne trzymanie, w przypadku przewodów typu linka zaleca się stosowanie tulejek cienkościennych dla zapewnienia najlepszego styku elektrycznego.
• Czy można łączyć przewody aluminiowe bezpośrednio z miedzianymi w jednym zacisku? Złączka jest przystosowana do obu typów materiałów, jednak należy przestrzegać zasad sztuki elektroinstalacyjnej dotyczących separacji galwanicznej lub stosowania odpowiednich preparatów przy bezpośrednim kontakcie różnych metali.
• Jaka jest maksymalna temperatura pracy? Złączka wykonana jest z materiałów standardowo stosowanych w elektroenergetyce, co pozwala na pracę w typowych warunkach temperaturowych panujących wewnątrz rozdzielnic elektrycznych.
