Złączka szynowa gwintowa 35mm2 TS35 1-tor ZSG1-35.0Nn Nowa, niebieska | 11721313 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-35.0Nn marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających systemach rozdziału energii. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 35 mm², co pozwala na bezpieczne i stabilne przesyłanie prądu o natężeniu do 125 A. Dzięki zastosowaniu wysokiej jakości zacisków gwintowych, złączka gwarantuje trwały styk elektryczny oraz minimalną rezystancję przejścia. Obudowa w kolorze niebieskim jednoznacznie identyfikuje tor neutralny (N) w rozdzielnicy, co znacząco ułatwia organizację okablowania i zwiększa bezpieczeństwo serwisowe. Urządzenie zostało przystosowane do pracy pod napięciem znamionowym izolacji dochodzącym do 800 V, co czyni je idealnym rozwiązaniem dla zaawansowanych instalacji przemysłowych.

• Wysoka obciążalność: Prąd znamionowy 125 A umożliwia obsługę obwodów o dużym zapotrzebowaniu na moc.
• Uniwersalność materiałowa: Specjalna konstrukcja zacisku pozwala na łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al).

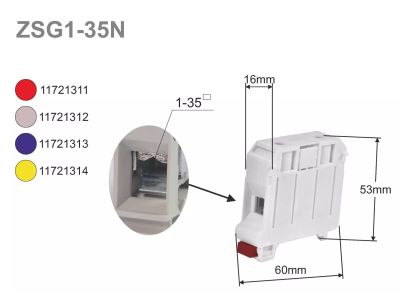

• Kompaktowe wymiary: Szerokość 16 mm, wysokość 52 mm oraz głębokość 60 mm pozwalają na optymalne wykorzystanie miejsca na szynie montażowej.
• Wytrzymałość dielektryczna: Napięcie znamionowe 800 V zapewnia margines bezpieczeństwa w trudnych warunkach sieciowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu łączeniowego niskiego napięcia. Złączka spełnia wymagania techniczne stawiane komponentom przeznaczonym do montażu w rozdzielnicach i szafach sterowniczych, co potwierdza jej niezawodność w ciągłej eksploatacji. Zastosowane materiały izolacyjne posiadają odpowiednie klasy palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji.

Zastosowanie

Złączka ZSG1-35.0Nn znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezastąpionym elementem przy budowie głównych tablic rozdzielczych, szaf sterowniczych oraz systemów automatyki budynkowej. Dzięki możliwości łączenia przewodów Al/Cu, jest szczególnie ceniona w modernizowanych instalacjach, gdzie zachodzi potrzeba przejścia między różnymi typami okablowania. Niebieski kolor obudowy dedykuje ją do pełnienia funkcji szyny zbiorczej neutralnej w układach wielofazowych.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej TS 35 (DIN), co zapewnia szybką i stabilną instalację wewnątrz obudowy. Podczas montażu należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić optymalny docisk przewodu bez ryzyka uszkodzenia gwintu lub żyły kabla. W przypadku stosowania przewodów aluminiowych zaleca się użycie odpowiedniej pasty kontaktowej. Złączka o szerokości 16 mm powinna być montowana w sposób umożliwiający swobodny dostęp do zacisków w celu okresowej kontroli połączeń.

FAQ

• Czy złączka może być stosowana z przewodami typu linka? Tak, jednak w przypadku linek zaleca się stosowanie odpowiednich tulejek zaciskowych, aby zapewnić pełną powierzchnię styku w zacisku gwintowym.
• Czy produkt nadaje się do montażu na zewnątrz? Złączka powinna być montowana w obudowach o stopniu ochrony IP dostosowanym do warunków panujących w miejscu instalacji.
• Jakie są wymiary zewnętrzne złączki? Produkt posiada wymiary 52 mm wysokości, 60 mm głębokości oraz 16 mm szerokości, co należy uwzględnić przy planowaniu miejsca na szynie TS 35.
