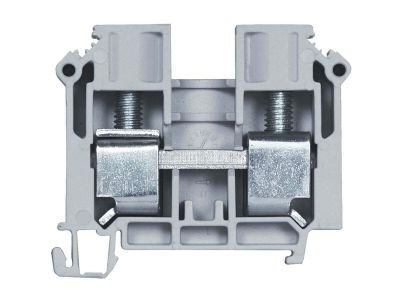

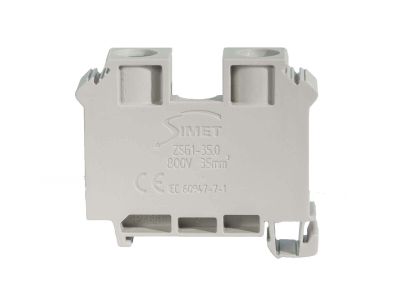

Złączka szynowa gwintowa 35mm2 TS32,35 1-tor ZSG1-35.0s, szaraa | 12701312 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1‑35.0s (symbol 12701312) to jednotorowe złącze o przekroju 35 mm², przeznaczone do łączenia przewodów aluminiowych i miedzianych. Dzięki napięciu znamionowemu 800 V oraz prądowi znamionowemu 125 A zapewnia bezpieczną i niezawodną pracę w wymagających instalacjach przemysłowych i budynkowych. Szerokość modułu wynosi 14 mm, co pozwala oszczędzić miejsce na szynie DIN TH35.

• Prąd znamionowy 125 A: Umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 800 V: Gwarantuje niezawodną izolację i bezpieczeństwo w instalacjach o podwyższonym napięciu roboczym.
• Przekrój 35 mm²: Zapewnia niską rezystancję przejścia i doskonałe przewodnictwo zarówno dla przewodów aluminiowych, jak i miedzianych.
• Montaż na szynie TS35 (DIN): Umożliwia szybki i stabilny montaż w rozdzielnicach oraz szafach sterowniczych zgodnie z popularnym standardem.
• Kompaktowe wymiary 14×49×54 mm: Oszczędza miejsce na szynie DIN, ułatwiając uporządkowaną rozbudowę instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa gwintowa ZSG1‑35.0s znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie przewodów Al i Cu w instalacjach przemysłowych i budynkowych.

• Łączenie przewodów aluminiowych i miedzianych w rozdzielnicach głównych i podrozdzielnicach.
• Przyłączanie odbiorników o dużym poborze mocy w obwodach sterowania i zasilania.
• Rozbudowa i modernizacja istniejących instalacji elektrycznych w budynkach komercyjnych i użyteczności publicznej.
• Instalacje przemysłowe w szafach sterowniczych i rozdzielczych wymagające bezpiecznego i trwałego połączenia przewodów.

Wskazówki Montażowe

Montaż złączki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu znamionowego obwodu.

FAQ

• Czy złączka nadaje się do łączenia przewodów aluminiowych i miedzianych? Tak, złączka ZSG1‑35.0s jest przeznaczona do łączenia zarówno przewodów aluminiowych, jak i miedzianych, co potwierdza producent w karcie katalogowej.
• Jaki jest stopień ochrony złączki? Stopień ochrony zależy od miejsca montażu – złączki szynowe instalowane wewnątrz rozdzielnic pracują w środowisku o stopniu ochrony IP20 lub wyższym, zapewnianym przez obudowę rozdzielnicy.
• Jaką szerokość modułu ma złączka? Szerokość złączki wynosi 14 mm, co odpowiada jednemu standardowemu modułowi na szynie DIN TH35.
