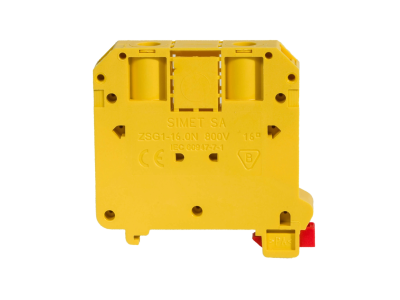

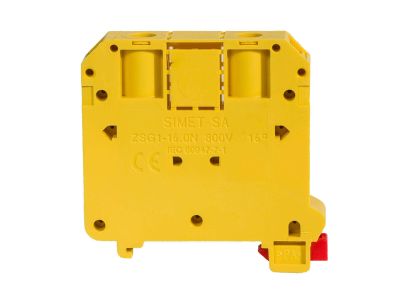

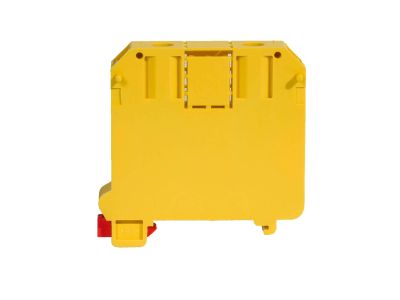

Złączka szynowa gwintowa 16mm2, TS35 1-tor ZSG1-16.0Nz Nowa żółta | 11621314 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-16.0Nz marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających systemach rozdziału energii. Produkt charakteryzuje się możliwością przyłączenia przewodów o przekroju znamionowym do 16 mm², co pozwala na bezpieczne i stabilne przewodzenie prądu o natężeniu do 76 A. Dzięki zastosowaniu wysokiej jakości zacisków gwintowych, złączka gwarantuje trwały styk elektryczny oraz odporność na poluzowanie pod wpływem drgań. Konstrukcja wspiera napięcie znamionowe izolacji na poziomie 800 V, co czyni ją idealnym rozwiązaniem do zaawansowanych rozdzielnic przemysłowych.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku umożliwia bezpieczne łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al).
• Wysoka obciążalność: Prąd znamionowy 76 A pozwala na stosowanie złączki w obwodach o dużym obciążeniu.
• Kompaktowe wymiary: Szerokość wynosząca zaledwie 12 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Wyrazista kolorystyka: Żółta obudowa ułatwia identyfikację konkretnych sekcji lub funkcji wewnątrz szafy sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Złączka spełnia wymagania dotyczące wytrzymałości dielektrycznej oraz odporności na prądy pełzające. Wykorzystane materiały izolacyjne charakteryzują się wysoką klasą palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Zgodność z systemem montażowym TS 35 zapewnia pełną kompatybilność z większością standardowych obudów i szaf rozdzielczych dostępnych na rynku europejskim.

Zastosowanie

Złączka ZSG1-16.0Nz znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest niezastąpiona w:

• Budowie rozdzielnic głównych i podrozdzielnic elektrycznych.
• Systemach automatyki przemysłowej do łączenia sygnałów mocy.
• Instalacjach fotowoltaicznych, gdzie wymagane jest pewne połączenie przewodów o większych przekrojach.
• Modernizacji istniejących układów zasilania wymagających przejścia z przewodów aluminiowych na miedziane.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej TS 35 (DIN). Aby zapewnić maksymalną niezawodność połączenia, należy przestrzegać następujących kroków:

• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej głębokości zacisku, dbając o to, aby nie uszkodzić żyły.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednią siłą, aby zapewnić optymalny docisk bez deformacji przewodu (zaleca się użycie wkrętaka dynamometrycznego).
• Łączenie Al/Cu: Przy stosowaniu przewodów aluminiowych zaleca się użycie pasty kontaktowej zapobiegającej utlenianiu się powierzchni styku.

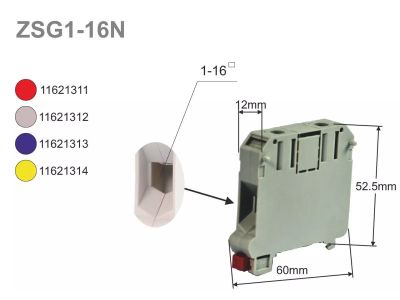

• Wymiary montażowe: Należy uwzględnić wymiary złączki (52,5 mm wysokości oraz 60 mm głębokości) przy planowaniu odstępów między korytkami grzebieniowymi.

FAQ

• Czy złączka wymaga stosowania końcówek tulejkowych? Choć zacisk gwintowy pozwala na montaż drutu, w przypadku linek zaleca się stosowanie tulejek izolowanych w celu zapewnienia najlepszego styku wszystkich drucików żyły.
• Czy można ją montować pionowo? Tak, konstrukcja zatrzasku na szynę TS 35 pozwala na montaż w dowolnej orientacji, pod warunkiem zachowania stabilności szyny nośnej.
• Czy kolor żółty oznacza konkretne przeznaczenie? W tym modelu kolor żółty pełni funkcję identyfikacyjną, ułatwiając organizację wizualną w rozdzielnicy zgodnie z projektem instalacji.
