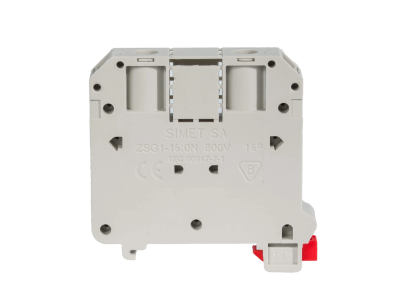

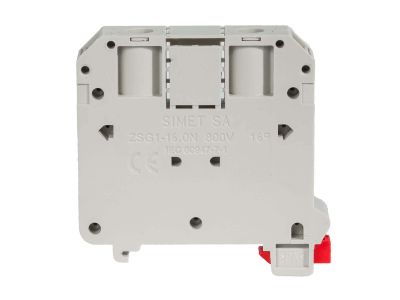

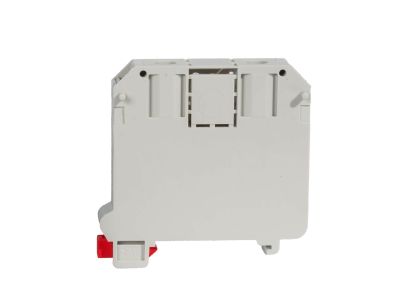

Złączka szynowa gwintowa 16mm2, TS35 1-tor ZSG1-16.0Ns Nowa, szara | 11621312 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-16.0Ns marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o wymagających systemach rozdziału energii. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16 mm², co pozwala na bezpieczne i stabilne przesyłanie energii elektrycznej przy prądzie znamionowym dochodzącym do 76 A. Dzięki zastosowaniu wysokiej jakości zacisków gwintowych, złączka gwarantuje trwały styk elektryczny oraz wysoką odporność na poluzowanie pod wpływem drgań. Napięcie znamionowe izolacji na poziomie 800 V predysponuje ten element do pracy w zaawansowanych instalacjach przemysłowych oraz rozdzielnicach głównych. Obudowa w kolorze szarym wykonana jest z materiałów o wysokich właściwościach dielektrycznych, zapewniając bezpieczeństwo użytkowania i długowieczność komponentu.

• Wysoka obciążalność: Prąd znamionowy 76 A umożliwia zasilanie odbiorników o dużej mocy.
• Uniwersalność materiałowa: Specjalna konstrukcja zacisku pozwala na łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al).

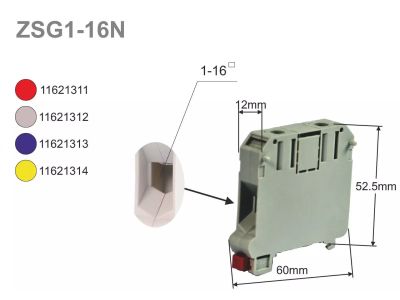

• Kompaktowe wymiary: Szerokość 12 mm, wysokość 60 mm oraz głębokość 52,5 mm pozwalają na optymalne zagospodarowanie miejsca na szynie montażowej.
• Solidny montaż: Przystosowana do standardowej szyny TS 35 (DIN).

Zgodność z Normami

Złączka ZSG1-16.0Ns została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Spełnia wymagania dotyczące osprzętu do łączenia przewodów niskiego napięcia, co potwierdza jej niezawodność w profesjonalnych aplikacjach. Materiały użyte do produkcji są wolne od substancji szkodliwych, a stopień ochrony oraz parametry izolacji są regularnie weryfikowane, aby zapewnić pełną kompatybilność z systemami automatyki i rozdziału mocy w całej Unii Europejskiej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz rozdzielnic niskiego napięcia. Dzięki możliwości łączenia przewodów Al/Cu, jest to idealne rozwiązanie w miejscach, gdzie następuje przejście z linii zasilających wykonanych z aluminium na wewnętrzne okablowanie miedziane. Złączka doskonale sprawdza się w:

• Przemysłowych systemach automatyki i sterowania.
• Rozdzielnicach budynkowych i komercyjnych.
• Instalacjach fotowoltaicznych jako element łączący w skrzynkach AC.
• Infrastrukturze energetycznej wymagającej pewnych połączeń o dużym przekroju.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złączki. Należy przestrzegać następujących wytycznych:

• Montaż na szynie: Złączkę należy zatrzasnąć na standardowej szynie montażowej TS 35. Zaleca się stosowanie trzymaczy końcowych, aby zapobiec przesuwaniu się bloku złączek.
• Przygotowanie przewodów: Końcówki przewodów powinny być odizolowane na odpowiedniej długości. W przypadku przewodów aluminiowych zaleca się stosowanie pasty kontaktowej zapobiegającej utlenianiu.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednią siłą, aby zapewnić optymalny docisk bez ryzyka zerwania gwintu lub uszkodzenia struktury żyły.
• Prowadzenie przewodów: Należy unikać naprężeń mechanicznych działających bezpośrednio na zacisk złączki.

FAQ

Czy złączka ZSG1-16.0Ns wymaga specjalnych narzędzi do montażu?
Do montażu przewodów wystarczy standardowy wkrętak o odpowiednim rozmiarze końcówki, dopasowany do śrub zaciskowych złączki.

Czy można łączyć w jednej złączce przewód miedziany z aluminiowym?
Tak, konstrukcja złączki SIMET ZSG1-16.0Ns jest przystosowana do łączenia przewodów Al/Cu, co czyni ją niezwykle uniwersalnym elementem w rękach instalatora.

Jaka jest szerokość pojedynczego modułu na szynie?
Złączka zajmuje 12 mm szerokości na szynie TS 35, co należy uwzględnić przy planowaniu rozmieszczenia aparatury w rozdzielnicy.
