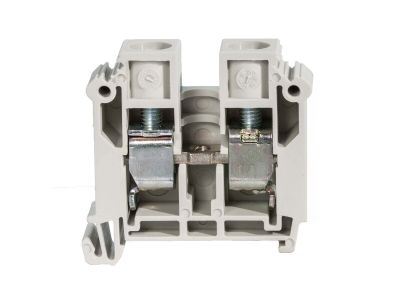

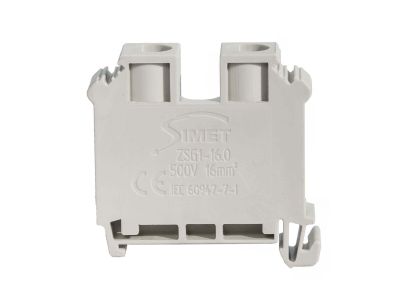

Złączka szynowa gwintowa 16mm2 TS32,35 1-tor ZSG1-16.0s, szara | 12601312 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-16.0s o numerze katalogowym 12601312 to zaawansowane rozwiązanie od renomowanego producenta SIMET, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16 mm², co pozwala na bezpieczne i stabilne przesyłanie energii elektrycznej w obwodach o dużym obciążeniu. Dzięki napięciu znamionowemu na poziomie 500V oraz prądowi znamionowemu wynoszącemu 76A, złączka ta stanowi fundament niezawodnych instalacji przemysłowych.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku umożliwia skuteczne łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co jest kluczowe przy modernizacji starszych instalacji.
• Solidna konstrukcja: Kompaktowe wymiary (szerokość 44 mm, wysokość 44 mm, głębokość 31 mm) pozwalają na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.
• Trwałość: Wykonana z wysokiej jakości tworzywa w kolorze szarym, zapewniającego odpowiednią izolację elektryczną i odporność mechaniczną.

Zgodność z Normami

Złączka ZSG1-16.0s została zaprojektowana i wykonana zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektrotechnicznego. Spełnienie standardów bezpieczeństwa gwarantuje, że produkt może być stosowany w wymagających środowiskach przemysłowych, gdzie kluczowa jest odporność na przebicia oraz stabilność termiczna przy pełnym obciążeniu prądowym wynoszącym 76A. Produkt posiada certyfikację pozwalającą na jego bezpieczne użytkowanie w instalacjach niskiego napięcia do 500V.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym wyborem do:

• Budowy szaf sterowniczych i rozdzielnic zasilających, gdzie wymagane jest pewne połączenie przewodów o przekroju do 16 mm².
• Instalacji wymagających mostkowania przewodów aluminiowych z miedzianymi przy zachowaniu najwyższych parametrów przewodzenia.
• Systemów zasilania maszyn i urządzeń technologicznych pracujących pod dużym obciążeniem prądowym.

Wskazówki Montażowe

Montaż złączki ZSG1-16.0s jest intuicyjny i szybki, co znacząco skraca czas prac instalacyjnych. Złączka jest przystosowana do montażu na standardowej szynie montażowej TS 35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy użyć odpowiedniego narzędzia, aby zapewnić trwały styk elektryczny, szczególnie przy przewodach aluminiowych, które wykazują tendencję do płynięcia pod naciskiem.
• Przygotowanie przewodu: Końcówki przewodów powinny być starannie odizolowane na odpowiedniej długości, a w przypadku linek miedzianych zaleca się stosowanie tulejek zaciskowych.
• Prowadzenie przewodów: Dzięki głębokości 31 mm, złączka pozwala na swobodne ułożenie kabli w korytach grzebieniowych sąsiadujących z szyną DIN.

FAQ

• Czy złączka ZSG1-16.0s wymaga specjalnych podkładek przy łączeniu aluminium? Zacisk jest fabrycznie przystosowany do łączenia przewodów Al/Cu, jednak zawsze zaleca się stosowanie pasty stykową przy przewodach aluminiowych w celu zapobiegania utlenianiu.
• Na jakiej szynie można zamontować ten model? Zgodnie ze specyfikacją, złączka jest dedykowana do montażu na szynie TS 35.
• Jaki jest maksymalny prąd pracy ciągłej? Maksymalny prąd znamionowy dla tej złączki wynosi 76A, co pozwala na obsługę wymagających odbiorników energii.
