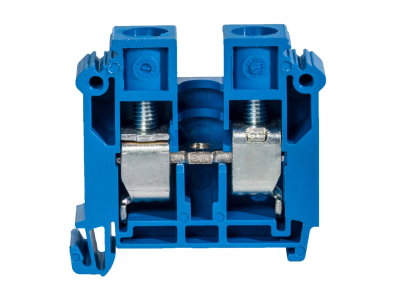

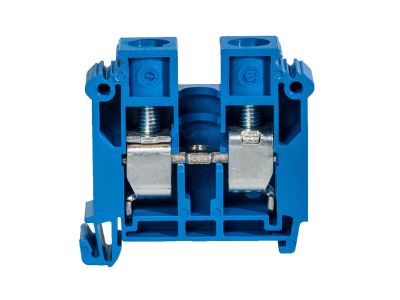

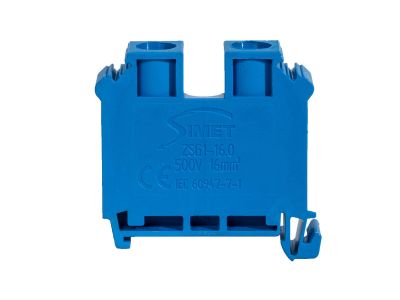

Złączka szynowa gwintowa 16mm2, TS32,35 1-tor ZSG1-16.0n, niebieska | 12601313 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-16.0n w kolorze niebieskim to profesjonalne rozwiązanie od renomowanego producenta SIMET, zaprojektowane z myślą o wymagających instalacjach elektroenergetycznych. Produkt charakteryzuje się prądem znamionowym na poziomie 76 A oraz napięciem znamionowym wynoszącym 500 V, co pozwala na bezpieczną pracę w obwodach o dużym obciążeniu. Kluczowym atutem złączki jest jej uniwersalność w zakresie stosowanych materiałów przewodzących – specjalna konstrukcja zacisku umożliwia łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al) o przekroju znamionowym do 16 mm². Niebieski kolor obudowy ułatwia identyfikację torów neutralnych (N) w rozdzielnicach, co znacząco podnosi przejrzystość i bezpieczeństwo eksploatacji systemu.

• Wysoka obciążalność: Prąd znamionowy 76 A zapewnia stabilność termiczną nawet przy pełnym obciążeniu instalacji.
• Uniwersalność materiałowa: Możliwość łączenia przewodów Al/Cu eliminuje konieczność stosowania dodatkowych adapterów.

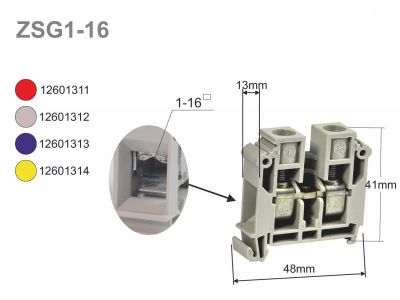

• Kompaktowe wymiary: Szerokość 44 mm, wysokość 44 mm oraz głębokość 31 mm pozwalają na optymalne zagospodarowanie miejsca na szynie montażowej.
• Solidny zacisk gwintowy: Gwarantuje trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Złączka ZSG1-16.0n spełnia wymagania bezpieczeństwa dla aparatury niskonapięciowej, co potwierdza jej przydatność do zastosowań przemysłowych i komercyjnych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością na prądy pełzające oraz stabilnością mechaniczną w szerokim zakresie temperatur roboczych.

Zastosowanie

Złączka ZSG1-16.0n znajduje szerokie zastosowanie w budowie rozdzielnic elektrycznych, szaf sterowniczych oraz systemów automatyki przemysłowej. Dzięki możliwości montażu na standardowej szynie TS 35, jest idealnym wyborem dla prefabrykatorów rozdzielnic. Doskonale sprawdza się w instalacjach zasilających, gdzie wymagane jest pewne połączenie przewodów o większych przekrojach, a także w układach rozdziału energii, gdzie konieczne jest wyraźne oznaczenie toru neutralnego kolorem niebieskim.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na szynie montażowej TS 35, co zapewnia stabilne osadzenie elementu. Podczas instalacji przewodów należy zwrócić szczególną uwagę na odpowiednie odizolowanie końcówek oraz zastosowanie właściwego momentu dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styku. W przypadku łączenia przewodów aluminiowych zaleca się stosowanie odpowiednich past stykowych, które chronią przed utlenianiem powierzchni aluminium. Dzięki konstrukcji 1-torowej, złączki można dowolnie zestawiać w bloki, tworząc przejrzyste listwy zaciskowe.

FAQ

• Czy złączka pasuje na szynę TS 32? Zgodnie ze specyfikacją techniczną, produkt jest dedykowany do montażu na szynie TS 35, co jest standardem w nowoczesnych instalacjach.
• Czy mogę w tej złączce łączyć przewód aluminiowy z miedzianym? Tak, złączka ZSG1-16.0n jest przystosowana do łączenia przewodów Al/Cu, co czyni ją niezwykle uniwersalnym elementem w modernizowanych instalacjach.
• Jaki jest maksymalny przekrój przewodu? Złączka została zaprojektowana dla przewodów o przekroju do 16 mm², co pozwala na bezpieczne przesyłanie prądów do 76 A.
