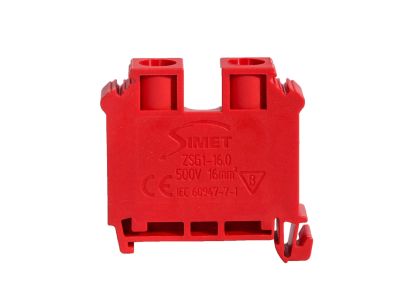

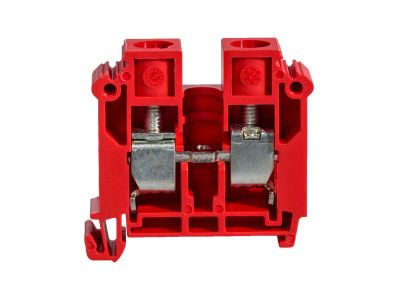

Złączka szynowa gwintowa 16mm2 TS32,35 1-tor ZSG1-16.0c, czerwona | 12601311 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-16.0c (numer katalogowy 12601311) przeznaczona jest do łączenia przewodów aluminiowych i miedzianych. Dzięki napięciu znamionowemu 500 V i prądowi znamionowemu 76 A umożliwia bezpieczne prowadzenie obwodów o dużym obciążeniu bez ryzyka przegrzania styków. Kompaktowe wymiary 44×44×31 mm ułatwiają montaż na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych.

• Napięcie znamionowe 500 V: gwarantuje bezpieczną pracę w instalacjach o podwyższonym napięciu, zgodnie z wymaganiami standardowych obwodów.
• Prąd znamionowy 76 A: pozwala na obciążenie łącznika dużym prądem bez nadmiernego nagrzewania – idealne do zasilania odbiorników o znacznej mocy.
• Łączenie przewodów Al i Cu: uniwersalna konstrukcja umożliwia bezpieczne łączenie zarówno aluminium, jak i miedzi, co zwiększa elastyczność instalacji.
• Montaż na szynie TH35: szybkie i pewne mocowanie w standardowej szynie 35 mm – typowe rozwiązanie w rozdzielnicach modułowych.
• Wymiary 44×44×31 mm: oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej wydajności prądowej.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznakowanie CE. Został zaprojektowany i wykonany zgodnie z obowiązującymi standardami bezpieczeństwa dla osprzętu elektroinstalacyjnego, co potwierdza jego niezawodność w profesjonalnych instalacjach.

Zastosowanie

Złączka szynowa gwintowa ZSG1-16.0c sprawdza się tam, gdzie wymagane jest pewne i trwałe łączenie przewodów w rozdzielnicach oraz szafach sterowniczych. Znajduje zastosowanie w następujących scenariuszach:

• Łączenie przewodów aluminiowych i miedzianych w rozdzielnicach głównych i podrozdzielnicach.
• Dystrybucja zasilania w instalacjach przemysłowych i budynkowych.
• Połączenia w szafach sterowniczych - automatyka i systemy zabezpieczeń.
• Instalacje wymagające kompaktowego, a jednocześnie wydajnego prądowo łącznika szynowego.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Złączkę mocuje się na szynie TH35 (DIN 35 mm) poprzez zatrzaśnięcie. Momenty dokręcania śrub należy stosować zgodnie z dokumentacją producenta. Przekrój łączonych przewodów dobierz do prądu znamionowego 76 A oraz warunków środowiskowych.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych i miedzianych? Tak, produkt został zaprojektowany do łączenia zarówno przewodów Al, jak i Cu – to uniwersalne rozwiązanie dla różnych typów instalacji.
• Jaki stopień ochrony IP ma ta złączka? W dokumentacji produktu nie podano konkretnego stopnia IP. W typowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się ochronę IP20 (brak pyłoszczelności i ochrony przed wilgocią) – zalecana jest instalacja w suchych pomieszczeniach.
• Jaki moment dokręcania śrub? Wartość momentu dokręcania nie jest podana w udostępnionych danych. Należy postępować zgodnie z instrukcją producenta dołączoną do opakowania lub skontaktować się z dostawcą.
