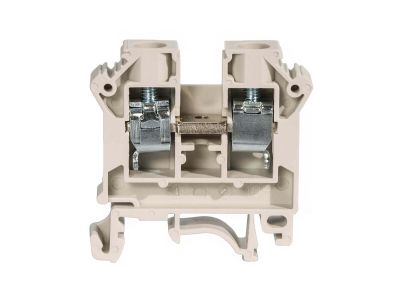

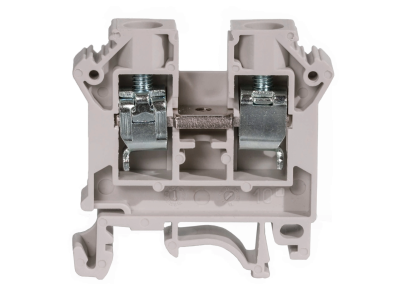

Złączka szynowa gwintowa 10mm2, TS32,35 1-tor ZSG1-10.0Ns Nowa, szara | 11521312 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-10.0Ns marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o niezawodnym łączeniu torów prądowych w rozdzielnicach i szafach sterowniczych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 10 mm², co pozwala na bezpieczne i stabilne przesyłanie energii elektrycznej przy prądzie znamionowym dochodzącym do 57A. Dzięki zastosowaniu wysokiej jakości zacisków gwintowych, złączka gwarantuje trwały styk elektryczny oraz wysoką odporność na poluzowanie pod wpływem drgań.

• Napięcie znamionowe: Izolacja na poziomie 800V zapewnia bezpieczeństwo pracy w wymagających instalacjach przemysłowych.
• Prąd znamionowy: Obciążalność 57A umożliwia zasilanie odbiorników o dużej mocy.
• Uniwersalność materiałowa: Specjalna konstrukcja zacisku pozwala na łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al).

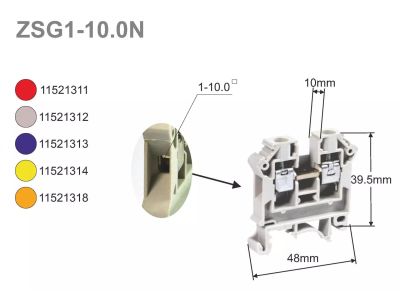

• Kompaktowe wymiary: Szerokość 10 mm, wysokość 48 mm oraz głębokość 39,5 mm pozwalają na optymalne zagospodarowanie miejsca na szynie montażowej.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektrotechnicznego, co potwierdza jego przydatność do zastosowań profesjonalnych. Złączka spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz trwałości połączeń elektrycznych w niskonapięciowych układach rozdzielczych. Wykorzystane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co jest kluczowe dla zachowania ciągłości zasilania w obiektach przemysłowych.

Zastosowanie

Złączka ZSG1-10.0Ns znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do budowy systemów rozdziału energii, gdzie wymagane jest pewne połączenie przewodów o większych przekrojach. Dzięki możliwości montażu na standardowych szynach TS 35 oraz TS 32, produkt jest kompatybilny z większością systemów obudów dostępnych na rynku. Możliwość łączenia przewodów aluminiowych i miedzianych czyni ją niezastąpionym elementem przy modernizacji starszych instalacji oraz budowie nowych węzłów energetycznych.

Wskazówki Montażowe

Montaż złączki powinien odbywać się na standardowej szynie montażowej TS 35 (DIN) lub TS 32. Aby zapewnić optymalne parametry pracy, należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 10 mm² należy zdjąć na odpowiedniej długości, dbając o to, aby żyła nie została uszkodzona.
• Moment dokręcania: Śruby zaciskowe należy dokręcić z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktu połączenia.
• Montaż na szynie: Złączkę należy zatrzasnąć na szynie, upewniając się, że mechanizm blokujący trzyma element stabilnie.
• Zakończenie sekcji: Zaleca się stosowanie trzymaczy końcowych oraz płytek skrajnych w celu zabezpieczenia rzędu złączek przed przesuwaniem się.

FAQ

• Czy złączka może być stosowana z przewodami aluminiowymi? Tak, konstrukcja złączki ZSG1-10.0Ns pozwala na bezpieczne łączenie przewodów Al/Cu.
• Na jakiej szynie można zamontować ten model? Produkt jest przystosowany do montażu na szynach TS 35 oraz TS 32.
• Jakie jest maksymalne napięcie pracy? Złączka jest certyfikowana do pracy pod napięciem znamionowym izolacji wynoszącym 800V.
• Jaki jest kolor obudowy? Złączka wykonana jest w standardowym kolorze szarym, ułatwiającym identyfikację torów fazowych lub neutralnych w typowych konfiguracjach.
