Złączka szynowa gwintowa 10mm2, TS32,35 1-tor ZSG1-10.0Nn Nowa, niebieska | 11521313 Simet

Opis i Kluczowe Cechy

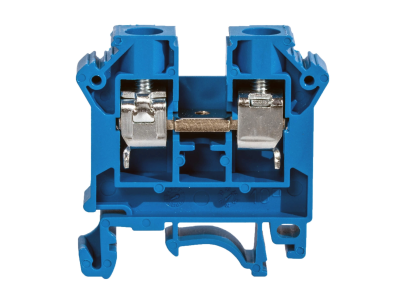

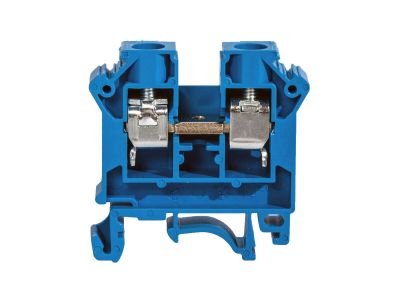

Złączka szynowa gwintowa ZSG1-10.0Nn marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o wymagających systemach rozdziału energii. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 10 mm², co pozwala na bezpieczne i stabilne przewodzenie prądu o natężeniu do 57 A. Dzięki zastosowaniu wysokiej jakości zacisków gwintowych, złączka gwarantuje trwały styk elektryczny oraz wysoką odporność na poluzowanie pod wpływem drgań. Obudowa w kolorze niebieskim ułatwia identyfikację torów neutralnych (N) w rozdzielnicach, co znacząco podnosi przejrzystość instalacji. Urządzenie zostało przystosowane do pracy pod napięciem znamionowym izolacji wynoszącym aż 800 V, co czyni je idealnym rozwiązaniem dla zaawansowanych aplikacji przemysłowych.

• Wysoka obciążalność: Prąd znamionowy 57 A pozwala na obsługę obwodów o dużym poborze mocy.
• Uniwersalność materiałowa: Specjalna konstrukcja zacisku umożliwia łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al).

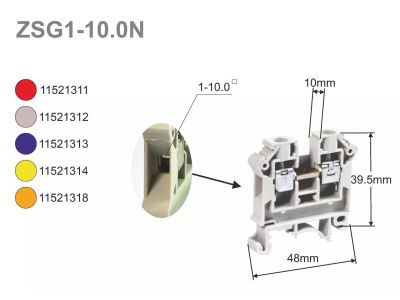

• Kompaktowe wymiary: Szerokość 10 mm, wysokość 48 mm oraz głębokość 39,5 mm pozwalają na optymalne wykorzystanie miejsca na szynie montażowej.
• Wytrzymała obudowa: Wykonana z materiałów o wysokich parametrach izolacyjnych, zapewniająca bezpieczeństwo eksploatacji.

Zgodność z Normami

Złączka ZSG1-10.0Nn została zaprojektowana i wykonana zgodnie z rygorystycznymi normami dotyczącymi osprzętu łączeniowego. Spełnia wymagania w zakresie bezpieczeństwa elektrycznego dla napięć do 800 V, co potwierdza jej przydatność w profesjonalnych instalacjach niskiego napięcia. Produkt przeszedł testy wytrzymałości dielektrycznej oraz stabilności termicznej, co gwarantuje niezawodność w długofalowej eksploatacji przemysłowej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budownictwie przemysłowym oraz komercyjnym. Jest niezastąpiony w szafach sterowniczych, rozdzielnicach głównych oraz skrzynkach bezpiecznikowych, gdzie wymagane jest pewne połączenie przewodów o przekroju do 10 mm². Dzięki możliwości łączenia przewodów Al/Cu, złączka jest szczególnie ceniona przy modernizacjach starszych instalacji oraz w systemach, gdzie zachodzi konieczność przejścia między różnymi typami przewodników. Niebieski kolor obudowy dedykuje ją przede wszystkim do sekcji neutralnych w układach wielofazowych.

Wskazówki Montażowe

Montaż złączki ZSG1-10.0Nn jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardową szynę montażową TS 35 (DIN). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zaleceń:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej głębokości zacisku, dbając o to, aby żyła nie była uszkodzona.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednią siłą, aby zapewnić trwały styk, unikając jednocześnie zerwania gwintu.
• Montaż na szynie: Złączkę należy pewnie zatrzasnąć na szynie TS 35. Konstrukcja pozwala również na montaż na szynie TS 32 w specyficznych konfiguracjach.
• Konserwacja: W przypadku łączenia przewodów aluminiowych zaleca się stosowanie odpowiednich past stykowych zapobiegających utlenianiu się powierzchni styku.

FAQ

1. Czy złączka może być stosowana do przewodów typu linka?
Tak, złączka obsługuje zarówno przewody typu drut, jak i linkę, jednak w przypadku linki zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszego styku.

2. Czy kolor niebieski jest obowiązkowy dla toru N?
Zgodnie z dobrą praktyką inżynierską i standardami identyfikacji, kolor niebieski jest powszechnie przyjęty dla przewodów neutralnych, co ułatwia późniejszą konserwację i diagnostykę układu.

3. Czy złączka wymaga stosowania trzymaczy końcowych?
Dla zachowania stabilności całego bloku złączek na szynie DIN, zaleca się stosowanie trzymaczy końcowych na obu końcach szeregu, co zapobiega przesuwaniu się komponentów.
